*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***   ( 취급기간 : 2006.4.19 ~   , 장착공임  별도)

60mm 블랙판넬 유압게이지 ( OIL PRESS , K60AOPBW Model )

적용차량 :  DC 12volt  차량

사용용도 : 차량 엔진 오일압력 ( 유압 ) 수준 표시

작동방식 : 전자식, LED조명, 0~10 BAR   270° 지침동작.

제품특징 :

  1.  블랙패널과 White LED 조명의 깔끔한 디자인.

  2.  지침작동이 우수하고, 오프닝 세레모니 기능까지...

  3.  전자식 유압센서, 전선 등 자재 기본 제공.

  4.  본체 설치자재인 60mm 숏컵, Visor, Clamp Holder 는 별매입니다.

  5.  센서 연결자재인 OPOT브라켓 , T자/동Pipe는 별매입니다.

DIY 난이도: 고급,   제조원: Taiwan,  수입공급원: 파워상사

제품 무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 )

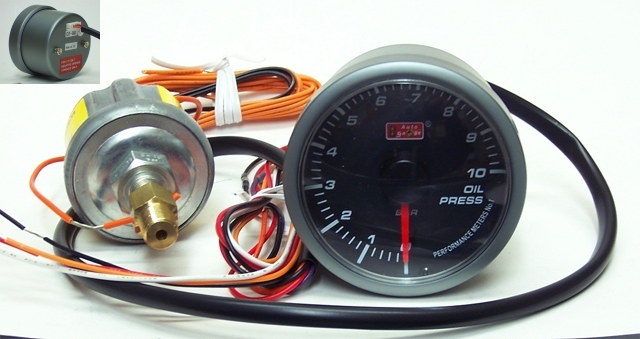

    공급품 내역

1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 전선연결용 커넥터 배치.

2. 압력센서 :  가변저항방식 ( 1/8 NPT 나사 ),   1/8NPT-1/8PT 변환부품 동봉 . 전선부착.

3. 본체쪽 전선 ( 각 1 M 이상, 케이블튜브로 커버링 ) :

  ..빨강색 ( Red ) : 작동(+) 전원선,  차량의 ACC(+) 또는 IG(+) 전원에 연결.

  ..검정색 ( Black ) : 공통(-) 접지선.  양호한 접지상태인 차체 금속부위에 연결.

  ..보라색 ( Purple ) : 조명(+) 전원선. LED밝기 조절저항 부착,   차량의 미등라인에 연결.

  ..주황색 ( Orange ) : 압력센서 입력선.

4. 센서연결선 ( Orange ) : 주황색선 및 검정색선1.8m씩 , ( 주황색선은 센서라인, 검정색선은 센서접지선 ).

5. 기타 :  게이지별 배선구분 안내자료, 사후관리용 일련번호 기재, 등.

6. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

7. 공급스펙 변경 : 2006.7/7일 출고분부터 유압센서쪽 단자에 2종류 전선 부착, 연장선에 검정색 접지선 추가.

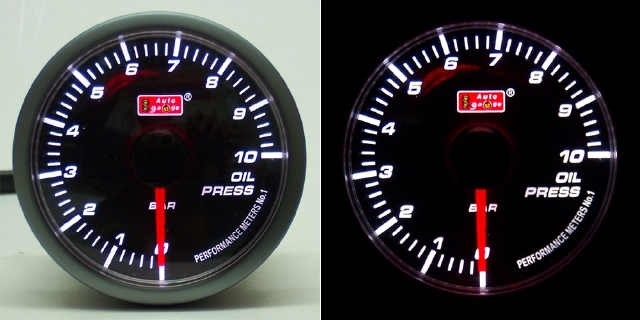

( 제품사진: 주간,야간 조명ON )



( 별매품인 60mm Short Cup 및 Visor 적용사진, 게이지는 rpm 모델임 )    참고자료: 60mm 게이지 숏컵 조립요령

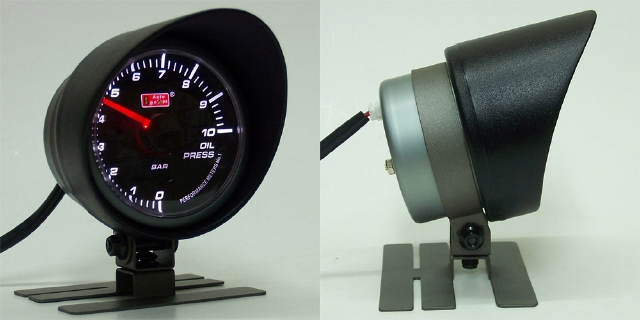

( 별매품인 60mm Clamp Holder 및 Visor 적용사진 )



 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량 점검 : 설치예정 차량에서 유압센서 설치방법(브라켓/T자 활용법 등 ), 전선 실내인입 방법 등을 사전에 체크한다.

2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.   라이터,절연테이프,나사씰링재 등도 준비한다.

3. 게이지 홀더 조립 : 별매품인 게이지컵 또는 클램프홀더 및 바이저를 게이지에 끼워 적절히 조립한다.

4. 본체부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프를 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.

5. 센서설치 : 별매품인 OPOT브라켓 또는 유압T자(동Pipe) 등에 유압센서를 조립하고,  엔진열 충분히 식혀진 차량에 적절히

       설치한 후, 센서단자와 본체 사이에 센서연결선을 연결한다. ( 참고자료 : 유압센서 조립도 예시, OIL-PRESS JOINT ).

6. 게이지 (+)전원연결 ( Red Color ) : 실내 IG(+)전원 ( 계기판퓨즈 등 ), 또는 ACC(+)전원 ( 시거퓨즈 등 ) 에 연결한다.

7. (-)접지연결 ( Black Color ) : 검정색 접지선을 차체 ( 페인트 벗겨진 차체 금속부위 )에 연결한다.

8. 조명 (+)전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

       ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

9. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

 유압게이지 사용안내

1. 게이지 지침작동 특이점: 작동전원ON에서, 센서출력라인이 차체접지와 쇼트되면 유압게이지 지침은 제로값을 표시하며,

                       반대로, 센서출력라인이 센서단자에 연결되지 않은 경우 ( 단선의 경우 ) 지침은 최대값을 표시한다.

2. 센서설치직후  엔진가동하면서 브라켓이나 센서 연결부에서의 누유여부를 확인하고, 설치후에도 가끔씩 점검하십시오.

3. 게이지 표시압력은 차량오일펌프 가동에 따른 엔진오일압 수준를 나타내며, 그 지침은 엑셀링에 따라 빠르게 반응한다.

4. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

 제품의 규격 등

1.  제품명/용도 :  60mm 블랙판넬 유압게이지 ( OIL PRESS , K60AOPBW Model ),

                          차량 엔진오일압력 표시용  Analog 유압게이지.

2.  본 체 규 격 :    60mm  In-Dash Size, 센서감지 작동식,  지침동작각도 270°, 표시범위 0-10 BAR,

                           LED 조명( White & Red LED ).

                           Black Color Panel, White Color Scale.      Dark Grey Color Aluminum Rim & Housing.

3.  작 동 전 원 :   DC 12volt 차량전원, 소모전류는 작동부에 약 35mA , 조명LED에는 약 25mA 소모 ( DC 14.0 volt 기준).

4.  공 급 업 체 :   본체부분- Taiwan Company (AUTO GAUGE),  전선/케이블튜브 추가 및 작동점검- 파워상사.

자료 작성일자 : 2006. 04.21, 4/26, 7/7 (유압센서쪽 전선 추가 ), 9/14(옵션추가:숏컵),10/12, 10/31, 2007/3/30(배선구조변경).

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !





Ø60 VOLT

Ø60 RPM

Ø60 WaterTEMP

Ø60 OIL TEMP

Ø60 OIL PRSS

Ø60 AFR

Ø60 BOOST

Ø60 VACUUM

Ø60 EGT

Ø60 Short Cup

Short Cup

Ø60 Visor

Ø60 Clamp-R

Clamp & Visor

 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2007. 3/30 現 )

...... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

게이지別

본체 +/- 전원선

본체 신호입력선

연장선(1~2 Meter)

센서쪽 전선

비  고

볼트 게이지

( K60AVOBW )

 빨강(작동+): IG(+)

 ..... 실내 계기판휴즈



 보라(조명+): 미등(+)

 ..... 조절저항부착.



 검정(공통-): (-)접지

 ..... 차체 금속부위









RPM게이지

( K60ATABW )

초록 : rpm



초록: 신호 검출선

      (안전저항부착)





AFR 게이지

( K60AAFBW )

회색 : AFR



회색: 신호 검출선

      (안전저항부착)





수온 게이지

( K60AWTBW )



파랑 : 수온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

센서(-)접지

연장선도

실내 인입하여

게이지접지점에

공통접지 처리要!





유온 게이지

( K60AOTBW )



파랑 : 유온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

유압 게이지

( K60AOPBW )



주황 : 유압

검정: 센서(-)접지用

주황: 센서(+)연결用

검정: 센서(-)

주황: 센서출력

부스트게이지

( K60ABOBW )

진 공 게이지

( K60AVCBW )

하양: Boost

하양: Vacuum

 부스트/진공압

 센서는

 차량실내에 배치!

검정: (-)접지

빨강: 전원(+)

나머지: 센서출력

배기온게이지

( K60AEGBW )

검정:센서(-)

갈색:센서(+)

검정: 센서(-)연결用

갈색: 센서(+)연결用

하양: 센서(-)

빨강: 센서(+)

센서선 연결작업시

꼬은後 단자압착要 !

          ..... 본체 보라색 전선은 조명(+)전원선으로서,  편의상, 게이지 작동(+)인 빨강색 전선에 함께 연결사용하여도 됩니다.

          ..... 게이지들의 (-)접지선은 차체금속부위에 잘 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

          ..... (+)선들은 필요한 만큼 잘라 상호연결가능하나, (-)접지선은 센서(-)접지연결점 이후의 부분에서만 상호연결 하십시오.

기술지원 및 A/S :  수입원 워상사 (T. 02-521-3213, 011-9135-3213, www.Powerbetter.com )

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !



 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 10/31 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K60AVOBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)



하양 : 미등 연결用



악어클립은

차체 (-)접지用

RPM게이지

K60ATABW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K60AWTBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

센서접지用 연장선

도 실내 인입하여

게이지접지점에

공통접지 처리要!

유온 게이지

K60AOTBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

검정: 센서출력

검정: (-)접지

유압 게이지

K60AOPBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지

AFR 게이지

K60AAFBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K60ABOBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

갈색: Boost



갈색: 센서출력

빨강  전원(+)

검정: (-)접지

 부스트 센서는

 차량 실내에 배치!

진공 게이지

K60AVCBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

갈색: Vacuum



갈색: 센서출력

빨강  전원(+)

검정: (-)접지

 진공압 센서는

 차량 실내에 배치!

배기온게이지

K60AEGBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

빨강:센서(+)

하양:센서(-)

빨강:센서(+)연결用

하양:센서(-)연결用

빨강: 센서(+)

하양: 센서(-)

연장선 연결작업시

꼬은後 단자압착 !

비    고

 .. 게이지들의 (-)접지선은 차체금속부위에 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

 .. 60mm 블랙판넬 오토게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 본체 백색선은 조명(+)전원선으로서, 편의상, 게이지 작동(+)인 적색선에 함께 연결 사용하여도 됩니다.

 .. RPM게이지에서, 초록색 rpm검출선의 저항부품은  차체(-) 쇼트위험 대비用 안전부품임.

 .. Volt 게이지의 미등연장선(하양색) 및 배기온게이지 신호입력선(하양색)에 부착된 저항부품은 휴즈저항임.



 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 8/17 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K60AVOBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)



하양 : 미등 연결用



악어클립은

차체 (-)접지用

RPM게이지

K60ATABW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K60AWTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

 2단자센서 기준임

 1단자센서에서는

 접지연결 차이有.

유온 게이지

K60AOTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

유압 게이지

K60AOPBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지



AFR 게이지

K60AAFBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K60ABOBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

갈색: Boost



갈색: 센서출력

빨강  전원(+)

검정: (-)접지

 부스트 센서는

 차량 실내에 배치!

배기온게이지

K60AEGBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

빨강:센서(+)

하양:센서(-)

빨강:센서(+)연결用

하양:센서(-)연결用

빨강: 센서(+)

하양: 센서(-)

연장선 연결작업시

꼬은後 단자압착 !

비    고

 .. 60mm 블랙판넬 오토게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 본체 백색선은 조명(+)전원선으로서, 편의상, 게이지 작동(+)인 적색선에 함께 연결 사용하여도 됩니다.

 .. RPM게이지에서, 초록색 rpm검출선의 저항부품은  차체(-) 쇼트위험 대비用 안전부품임.

 .. Volt 게이지의 미등연장선(하양색) 및 배기온게이지 신호입력선(하양색)에 부착된 저항부품은 휴즈저항임.



 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 4. 29 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K60AVOBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)



하양 : 미등 연결用



악어클립은

차체 (-)접지用

RPM게이지

K60ATABW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선

하양 : 미등 연결用



수온 게이지

K60AWTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

 2단자센서 기준임

 1단자센서에서는

 접지연결 차이有.

유온 게이지

K60AOTBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

유압 게이지

K60AOPBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

주황: 센서출력

(-)는 자동접지

센서 G단자: 출력

WK단자: 경고등

AFR 게이지

K60AAFBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K60ABOBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

갈색: Boost

갈색 : 센서 연결用

검정 : 센서 접지用

갈색: 센서출력

빨강  전원(+)

센서 검정색선은

센서(-)접지用선

배기온게이지

K60AEGBW

 빨강: ACC/IG(+)

 검정: (-)접지

하양 : 미등(+)

빨강:센서(+)

하양:센서(-)

빨강:센서(+)연결用

검정:센서(-)연결用

빨강: 센서(+)

하양: 센서(-)

연장선 연결작업시

꼬은後 단자압착 !

비    고

 .. 60mm 블랙판넬 오토게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 본체 백색선은 조명(+)전원선으로서, 편의상, 게이지 작동(+)인 적색선에 함께 연결 사용하여도 됩니다.

 .. RPM게이지에서, 초록색 rpm검출선의 저항부품은  차체(-) 쇼트위험 대비用 안전부품임.

 .. Volt / RPM 게이지의 미등연장선, BOOST게이지의 센서(+)전원선에 부착된 저항부품은 휴즈用 휴즈저항임.
