*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***   ( 취급기간 : 2006.4.19 ~   , 장착공임  별도)

60mm 블랙판넬 전자식 진공게이지 ( VACUUM GAUGE , K60AVCBW Model )

적용차량 :  DC 12volt 차량 ( 개솔린터보차는 제외)

사용용도 : 엔진/공조장치 진공도 표시장치.

작동방식 : 전자식, LED조명, 0~30 Inch-Hg 표시범위.   270° 지침동작.

제품특징 :

  1.  블랙패널과 White LED 조명의 깔끔한 디자인.

  2.  점화엔진에서는 엑셀링에 따른 적절한 반응으로 연비운전에 기여하고,

  엔진부조 (低진공도, 동력 불균일) 및 진공라인 이상유무 점검수단으로 활용가능.

  3.  디젤엔진에서는 진공압 유지여부를 확인할 수 있어, 진공펌프나 진공라인 이상유무를 체크할 수 있다.

  4.  지침작동이 우수하고, 오프닝 세레모니 기능까지...

  5.  진공압센서, 에어압 연결부품(T자/튜브), 전선 등 자재 기본 제공.

  6.  본체 설치자재인 60mm 숏컵, Visor, Clamp Holder 는 별매입니다.

DIY 난이도: 중급,   제조원: Taiwan,  수입공급원: 파워상사

제품 무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 )

옵션품( VGT 터보 등 특정차종에 DIY時 필요 ) : 에어압 검출핀  W5500.

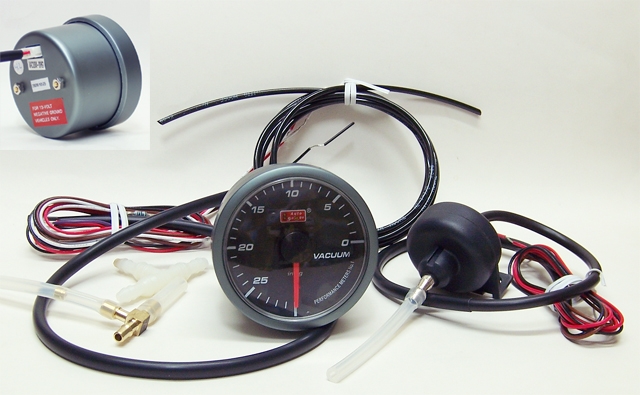

    공급품 내역

1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 전선연결용 커넥터 배치.

2. 진공압센서 : 전자식, 전선( 빨강: +전원, 검정: -접지, 갈색: 센서출력 ) 부착.  엔진연결부품( T자 2종류 ).

3. 본체쪽 전선 ( 각 1 Meter 이상, 케이블튜브로 커버링 ) :

   ..빨강색 ( Red ) : 작동(+) 전원선,  차량의 IG(+) 또는 ACC(+) 전원에 연결.

   ..검정색 ( Black ) : 공통(-) 접지선.  양호한 접지상태인 차체 금속부위에 연결.

   ..보라색 ( Purple ) : 조명(+) 전원선. LED밝기 조절저항 부착,   차량의 미등라인에 연결.

   ..하양색 ( White ) :  진공압센서 입력선.

4. 에어라인 연결튜브 : 1.8 Meter ( 차량실내에 배치된 진공압센서와 엔진룸 진공라인間 연결용, 내열고압유연성 )

5. 기타 :  게이지별 배선구분 안내자료, 사후관리용 일련번호 기재, 등.

6. 참고사항 : 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

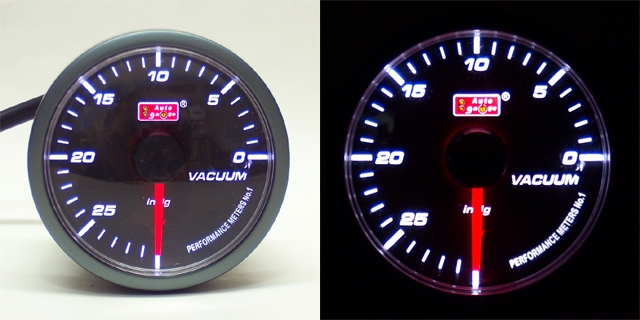

( 제품사진: 주간, 야간 조명ON )

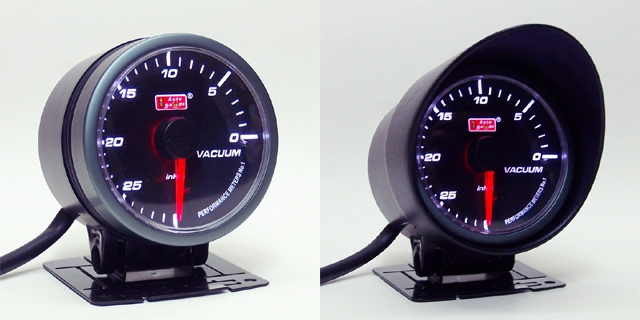

( 별매품인 60mm Short Cup 및 Visor 적용사진, 게이지는 rpm 모델임 )    참고자료: 60mm 게이지 숏컵 조립요령



 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

1. 차량 점검 : 차량에서 진공라인 연결방법(T자 활용법 등 ), 센서배치방법, 전선처리방법 등을 사전에 체크한다.

2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

3. 게이지 홀더 조립 : 별매품인 게이지컵 또는 클램프홀더 및 바이저를 게이지에 끼워 적절히 조립한다.

4. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프를 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.

5. 검출자재설치 : 엔진열 식혀진 차량의 기존 진공라인에 ‘T’자 등을 적절히 배치한 후, 에어튜브를 실내로 인입한다.

6. 진공압센서 설치 :

      ......... 진공압센서를 차량실내( 온도변화가 많지 아니한 장소 )에 적절히 배치하고,

      ......... 센서 (+)전원선을 게이지 (+)전원선에, 센서(-)접지선을 게이지(-)접지선에 각각 적절히 연결한다.

      ......... 센서 출력선(하양선)을 본체 갈색선에 연결한다.

7. 게이지 (+)전원연결 ( Red Color ) : 실내 IG(+)전원(계기판퓨즈 등) 또는 ACC(+)전원(시거퓨즈 등)에 연결한다.

8. (-)접지연결 ( Black Color ) : 검정색 접지선을 차체 ( 페인트 벗겨진 차체 금속부위 )에 연결한다.

9. 조명 (+)전원연결 (Purple Color) : 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

       ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

10. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

 진공게이지 사용안내

1. 진공게이지의 영점(zero)은 일반 대기압 상태이며, 검출되는 진공도가 커질수록 표시눈금은 증가한다.

2. 개솔린 엔진은 흡입행정에서 피스톤의 하강력으로, 드로틀 밸브에서부터 흡기밸브 사이의 공간에 외부 대기압 보다  낮은

   진공압(minus 압력)이 게이지에 표시되며, 그 진공정보는 연료분사정도 결정에 참고되며, 또한, 발생된 진공력은 차량의

   진공활용장치들(브레이크 계통, 연료압력 조절장치, 각종 공조장치 등)의 작동에 사용된다.

3. 게이지 표시 진공정도는 엑셀링 정도, 진공라인 누설여부, 엔진부조 등에 따라 바로 반응하여 표시된다.

4. 정기적으로 진공호스라인 상태, 진공누설여부…게이지 지침이 과도하게 낮아짐…를 점검/조치 要 !

5. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

 제품의 규격 등

1.  제품명/용도 :  60mm 블랙판넬 진공게이지 ( VACUUM GAUGE , K60AVCBW Model ),

                          차량 엔진진공 체크용 Analog Vacuum Gauge

2.  본 체 규 격 :    60mm  In-Dash Size, 센서감지 작동식,  지침동작각도 270°, 표시범위   0-30 inch/Hg,

                           LED 조명( White & Red LED ).

                           Black Color Panel, White Color Scale.      Dark Grey Color Aluminum Rim & Housing.

3.  작 동 전 원 :   DC 12volt 차량전원, 소모전류는 작동부에 약 40mA , 조명LED에는 약 25mA 소모 ( DC 14.0 volt 기준).

4.  공 급 업 체 :   본체부분- Taiwan Company (AUTO GAUGE),  전선/튜브/T자 등 자재추가 및 작동점검- 파워상사.

자료 작성일자 : 2006. 11/11, 2007/3/30(배선구조변경).

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !





Ø60 VOLT

Ø60 RPM

Ø60 WaterTEMP

Ø60 OIL TEMP

Ø60 OIL PRSS

Ø60 AFR

Ø60 BOOST

Ø60 VACUUM

Ø60 EGT

Ø60 Short Cup

Short Cup

Ø60 Visor

Ø60 Clamp-R

Clamp & Visor

 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2007. 3/30 現 )

...... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

게이지別

본체 +/- 전원선

본체 신호입력선

연장선(1~2 Meter)

센서쪽 전선

비  고

볼트 게이지

( K60AVOBW )

 빨강(작동+): IG(+)

 ..... 실내 계기판휴즈



 보라(조명+): 미등(+)

 ..... 조절저항부착.



 검정(공통-): (-)접지

 ..... 차체 금속부위









RPM게이지

( K60ATABW )

초록 : rpm



초록: 신호 검출선

      (안전저항부착)





AFR 게이지

( K60AAFBW )

회색 : AFR



회색: 신호 검출선

      (안전저항부착)





수온 게이지

( K60AWTBW )



파랑 : 수온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

센서(-)접지

연장선도

실내 인입하여

게이지접지점에

공통접지 처리要!





유온 게이지

( K60AOTBW )



파랑 : 유온

검정: 센서(-)접지用

파랑: 센서(+)연결用

검정: 센서(-)

나머지: 센서출력

유압 게이지

( K60AOPBW )



주황 : 유압

검정: 센서(-)접지用

주황: 센서(+)연결用

검정: 센서(-)

주황: 센서출력

부스트게이지

( K60ABOBW )

진 공 게이지

( K60AVCBW )

하양: Boost

하양: Vacuum

 부스트/진공압

 센서는

 차량실내에 배치!

검정: (-)접지

빨강: 전원(+)

나머지: 센서출력

배기온게이지

( K60AEGBW )

검정:센서(-)

갈색:센서(+)

검정: 센서(-)연결用

갈색: 센서(+)연결用

하양: 센서(-)

빨강: 센서(+)

센서선 연결작업시

꼬은後 단자압착要 !

          ..... 본체 보라색 전선은 조명(+)전원선으로서,  편의상, 게이지 작동(+)인 빨강색 전선에 함께 연결사용하여도 됩니다.

          ..... 게이지들의 (-)접지선은 차체금속부위에 잘 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

          ..... (+)선들은 필요한 만큼 잘라 상호연결가능하나, (-)접지선은 센서(-)접지연결점 이후의 부분에서만 상호연결 하십시오.

기술지원 및 A/S :  수입원 워상사 (T. 02-521-3213, 011-9135-3213, www.Powerbetter.com )

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !



 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2006. 10/31 現 )

  ... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

  ... DIY편의성을 고려하여, 동 수입품에 대하여 파워상사에서 별도의 전선을 질서있게 추가해 드렸습니다.

게이지別

배선구분

본체쪽 전선 ( 각 1 Meter ~ )

연장선

센서쪽 전선

비  고

작동 +/- 전원선

조명 +전원선

신호입력선

1.5 ~2.5 Meter





볼트 게이지

K60AVOBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)



하양 : 미등 연결用



악어클립은

차체 (-)접지用

RPM게이지

K60ATABW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

초록 : rpm

초록 : 신호 검출선





수온 게이지

K60AWTBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

파랑 : 수온

파랑 : 센서 연결用

검정 : 센서 접지用

빨강: 센서출력

검정: (-)접지

센서접지用 연장선

도 실내 인입하여

게이지접지점에

공통접지 처리要!

유온 게이지

K60AOTBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

노랑 : 유온

노랑 : 센서 연결用

검정 : 센서 접지用

검정: 센서출력

검정: (-)접지

유압 게이지

K60AOPBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

주황 : 유압

주황 : 센서 연결用

검정 : 센서 접지用

주황: 센서출력

검정: (-)접지

AFR 게이지

K60AAFBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

회색 : AFR

회색 : 신호 검출선





부스트게이지

K60ABOBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

갈색: Boost



갈색: 센서출력

빨강  전원(+)

검정: (-)접지

 부스트 센서는

 차량 실내에 배치!

진공 게이지

K60AVCBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

갈색: Vacuum



갈색: 센서출력

빨강  전원(+)

검정: (-)접지

 진공압 센서는

 차량 실내에 배치!

배기온게이지

K60AEGBW

 빨강: IG(+) / ACC

 검정: 차체(-)접지

하양 : 미등(+)

빨강:센서(+)

하양:센서(-)

빨강:센서(+)연결用

하양:센서(-)연결用

빨강: 센서(+)

하양: 센서(-)

연장선 연결작업시

꼬은後 단자압착 !

비    고

 .. 게이지들의 (-)접지선은 차체금속부위에 연결되어야 하며, 각종 센서접지선도 게이지접지와 공통접지처리要 !

 .. 60mm 블랙판넬 오토게이지 본체 하양색 전선에 배치된 저항부품은 게이지 조명 LED 밝기 조절用 부품임.

 .. 본체 백색선은 조명(+)전원선으로서, 편의상, 게이지 작동(+)인 적색선에 함께 연결 사용하여도 됩니다.

 .. RPM게이지에서, 초록색 rpm검출선의 저항부품은  차체(-) 쇼트위험 대비用 안전부품임.

 .. Volt 게이지의 미등연장선(하양색) 및 배기온게이지 신호입력선(하양색)에 부착된 저항부품은 휴즈저항임.
