AutoGauge 60mm 3bar BOOST게이지 ( K60ABOBWJ3 Model ) ...제품이미지는 실제와 다소 차이날 수 있습니다!

..... Turbo Boost Gauge 3bar Model !    1.5bar 이상의 High Boost 터보차량( VGT디젤 등 )에 유용하게 사용됩니다.

적용차량 :  DC 12volt  터보차량 ( High Boost 디젤엔진 및 점화엔진 ).

작동방식 : 센서감지 작동식 ( 전자식 ), LED조명,  0 ~ +3.0 bar  270° 지침동작.

제품특징 :

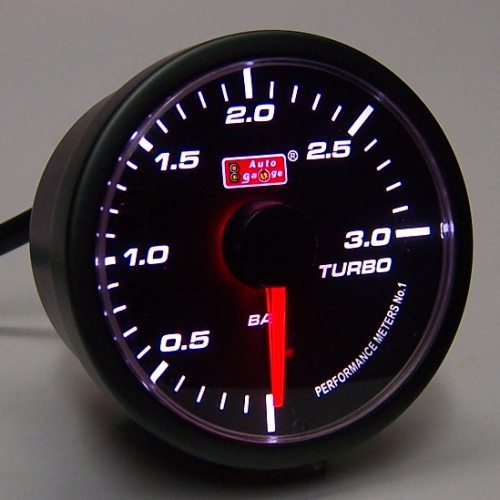

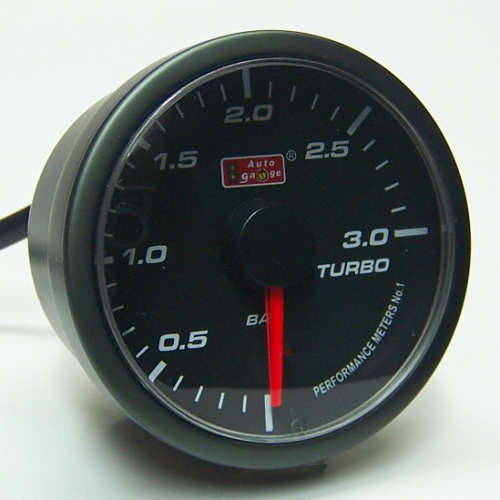

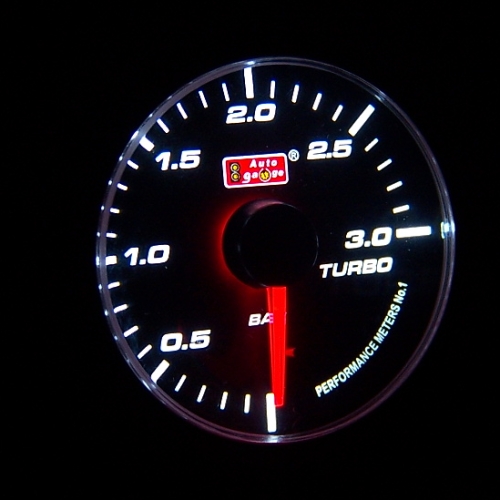

1. 블랙패널과 White LED 조명의 깔끔한 디자인 제품으로서,

2. 시원한 60mm 사이즈에 투명창 채택으로 게이지 시인성이 매우 좋습니다.

3. 지침작동이 우수하고, 오프닝 세레모니 기능 ( 전원인가시 1회 작동방식 )도 지원되고 있으며,

4. 조명배선이 분리되어 있어 미등스위치 연동이 가능하고, 게이지 조명밝기도 조절할 수 있습니다.

5. 배선자재,부스트센서,에어연결자재 동봉.   ( 숏컵•림커버 기본공급, 2012.8/6~ )

DIY난이도: 초~중급, 무상A/S기간: 구입일이후 본체1년 센서6개월(정상적인 사용조건), 제품공급원: AutoGauge(Taiwan)

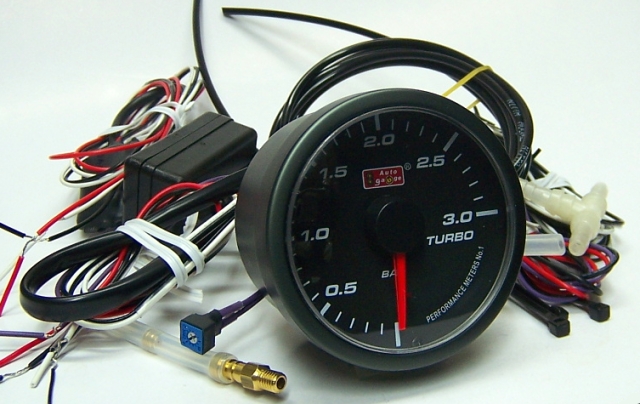

                                                      3bar BOOST게이지 공급품 내역 ( 2012.8/6~)

1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 커넥터 배치.

2. 압력센서: 전자식, 3단자 배선 (빨강 +전원, 센서+ 하양, 센서- 검정, 전선길이는 비교적 짧음, )

3. 본체쪽 전선 :

    ...빨강색 (Red): 작동(+) 60cm, IG(+)에 연결.

    ...검정색 (Black): (-)접지선 60cm, 차체에 연결.

    ...보라색 (Purple): 조명(+) 60cm. 밝기조절저항 배치.

    ...센서연결선: 센서(+) White, 센서(-) Black 각 1m,

4. 에어연결자재: Tap니플(M5x0.8),내열튜브2m,PlasticT.

5. 기타: 전선연결자재(수축튜브,링TML,케이블튜브).

6. 숏컵,워닝림커버 동봉. 연장용 전선(RBP)각 60cm, 에어압 인가 테스트용 펌프.

7. 참고사항 : 업체사정에 따라 일부부품은 변경될 수 있음.

Cf. 공급스펙 조정 : 2010. 4/10 출고분부터 Boost-Adaptor 및 AirFilter 는 不要品이어서 공급않음!

                           2010. 8/26 출고분부터 Boost-Adaptor 부착상태로 공급, AirFilter 는 不要品이어서 공급않음!

                           2010. 12/20. 출고분부터 센서쪽 Boost-Adaptor 부착않은 상태로 공급!

                           2012. 8/6 출고분부터 숏컵,림커버 동봉,

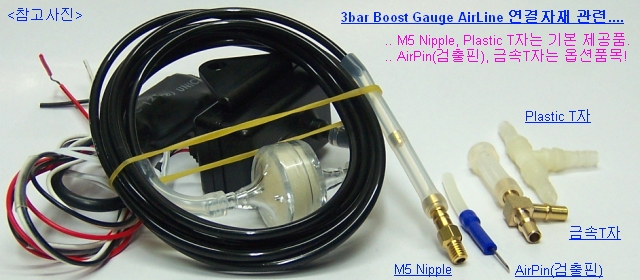

  터보 에어압 검출자재 사용안내

 .... 'M5 니플' 및 '플라스틱 T자' 는 기본제공되지만, '에어압검출핀(AirPin)'이나 '금속T자'는 기본제공품이 아님!

 .... 엔진 터보압라인에 내경 3mm 정도의 가느다란 고무호스가 있는 차량에서는 'T字' 연결방법이 실용적임.

 .... 동봉된 플라스틱T자재의 경우, 사출물 외부표면에 일부 불균일 부분 있어 압누설 방지위해 표면 사포연마 필요.

 .... VGT등 터보압 고무호스가 없는 차량에서는 T자는 적용불가, 에어압검출핀이나 M5니플 탭핑작업이 적용된다.

 .... 에어압검출핀은 굵은 흡기쪽 고무호스 밴딩지점에 손으로 삽입하는 간편DIY자재로서 그 작업효과가 좋은 편이다.

 .... M5 니플자재는 공구(3~4mm 드릴 및 5mm탭)을 이용하여 엔진흡기관에 5mm Bolt나사구멍(M5xP0.8)을 뚫어 체결되는데,

      나사체결부에는 나사틈새 실링재가 필히 추가되어야 한다 ( 테프론테입의 경우 5~10회 충분히 감아준다 ).

 3bar BOOST게이지 사용안내

1. 高부스트 작동상태가 넓은 각도에서 표시되도록 하기 위하여 3bar 부스트에는 진공영역이 없고 터보압만 표시된다.

2. 엔진흡기부에 진공이 없으며 1.5bar 이상의 높은 부스트압이 사용되는 VGT 디젤터보 등의 지침표시에 적합하다.

3. 엔진흡기부에 진공이 있는 1.5bar 이상의 점화 터보엔진에서도 사용될 수 있으며, 진공영역은 표시되지 않는다.

4. 정기적으로 터보라인 연결상태, 에어누설여부…게이지 지침이 과도하게 낮아짐…를 점검/조치하십시오.

5. 게이지 지침작동 특이사항: 게이지 전원인가 상태에서, 센서출력라인(하양색선) 단선時 지침은 우측 최대값 표시하고,

    차체접지와 접촉(쇼트)될 경우에는 지침은 최소값( Zero 지점 )을 가리킨다. 이것은 게이지 간이점검방법이기도하다.

6. 일반적 주의사항 : 과다한 습기·진동·온도·자석, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

      설치작업성, 사용편의성, 디자인 조화 등을 고려하여 적절한 설치방식을 선택한다.

  ...In-Dash Board Mounting 방식 : 데쉬보드 등의 벽면에 Ø60mm 구멍을 뚫어 게이지본체를 삽입 고정하는 방식.

  ...On-Dash or Under-Dash Mounting : 게이지홀더( Cup,Clamp 등 )에 본체를 삽입하여 그 홀더를 부착하는 방식.

1. 차량점검 : 설치예정 차량에서 터보라인 연결방법(니플,검출핀,T자 등),센서위치, 전선통과방법 등을 사전에 체크한다.

2. 준비사항 : 설치작업에 필요한 공구,자재등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

3. 본체조립 : 게이지홀더 ( 게이지컵, 클램프 등 )에 게이지 본체를 적절히 조립한다.

4. 본체부착 : 데쉬보드위등 적절한 위치에 양면테잎/나사(Screw)를 이용하여 부착, 전선들은 차체틈새로 밀어 넣는다.

5. 센서설치 : 부스트센서 배치장소는 온도/습도 변화가 많은 엔진룸쪽은 피하고 차량실내에 배치하십시오.

    ...엔진열 충분히 식혀진 차량 터보에어라인에 니플/검출핀/T자 등을 적절히 설치한 후, 센서와 튜브로 연결한다.

    ...센서 (+)전원선(Red)을 게이지 (+)전원선에, 센서의 하양색,검정색선을 게이지 센서연결선(하양,검정)에 각각 연결.

6. 작동(+) 전원연결(Red): 빨강색선을 실내 IG(+)전원 (계기판퓨즈 등)에 연결한다.

7. (-)접지연결(Black Color): 검정색선을 링터미널에 압착연결한 후, 차체(페인트 벗겨진 금속부위)에 고정한다.

     ☞ 차량 전장품 배선작업에 편리한 DIY배선상품 ( +/- 전원배선, 오토라잇 전원배선 )의 사용여부도 검토하십시오!

8. 조명(+) 전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

     ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

     ☞ 조명LED 밝기조절은 소형 드라이버를 이용하여 가변저항을 돌려 조절함 ( 우측으로 돌릴수록 밝아진다 ).

9. 전선정리: 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   엔진룸과 실내 사이 자재통과작업에서, 옆휀더 틈새 우회방식도 활용하고, 무리한 라인 통과작업은 피하십시오.

10. 작동테스트: 제품장착 후 시동OFF 게이지 전원ON 상태에서 동봉된 펌프를 에어라인에 연결 압인가 테스트해본다.

 제품의 규격 등

1. 제품명칭: AutoGauge 60mm 3bar BOOST게이지 ( K60ABOBWJ3 Model )

2. 사용용도: DC12volt  차량 터보차저 엔진 터보압 표시용 Analog Boost Gauge.

3. 본체규격: 60mm In-Dash Size, Aluminum Housing, ClearConvexLens, BlackPanel-WhiteScale-RedPointer.

4. 작동방식: 센서감지 전자식, 지침동작각도 270°, 표시범위 0~+3.0 bar. AirCore Movement, LED조명(White & Red),

5. 작동전원: DC 12volt 차량전원, 소모전류는 작동부 약 40mA , 조명LED 15~95mA 소모 (DC 12.5 volt 기준).

6. 공급업체: 본체 및 센서- AutoGauge(Taiwan), 자재추가,작동점검 및 A/S업무- 파워상사.

자료 작성일자 : 2009. 5/3, 6/12,

2010. 4/10 ( Boost-Adaptor 및 AirFilter 적용않음 ), 11/18 ( 8/26부터 Boost-Adaptor 추가 , 12/18까지).

2012. 8/6 ( 숏컵,림커버(블랙) 기본공급, ),

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !

Boost-3bar

EGT

WaterTEMP

OIL TEMP

OIL PRSS

Boost-2bar

VOLT

RPM

VACUUM

 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2009. 1/23 現 )

...... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

게이지別

본체 +/- 전원선

본체 신호입력선

연장선(1~3 Meter)

센서쪽 전선

비  고

볼트 게이지

(K60AVOBWJ)

 빨강(작동+): IG(+)

 ..... 실내 계기판휴즈



 보라(조명+): 미등(+)

 ...밝기조절저항부착.



 검정(공통-): (-)접지

 ..차체 금속부위 권장



Cf. 길이 각 40~60cm

     각각 60cm씩

     연장선 및 연결용

     수축튜브 동봉.

빨강 : volt

 ...작동(+)선 자체임.







RPM게이지

(K60ATABWJ)



초록 : rpm



초록: 신호 검출선





검출선 안전저항부착.

수온 게이지

(K60AWTBWJ)

검정: 센서(-)접지用

파랑: 수온센서(+)

하양: 센서(-)연결用

녹색: 센서(+)연결用

센서(-)(+)구분없음

각각 연결하면 됨.

센서(-)연결선은

各게이지別로 본체에

연결되어 있으므로,

센서(-)선 별도의

접지처리 不必要!



부스트/진공압센서는

차량실내에 배치요망!

유온 게이지

(K60AOTBWJ)

검정: 센서(-)접지用

파랑: 유온센서(+)

하양: 센서(-)연결用

녹색: 센서(+)연결用

센서(-)(+)구분없음

각각 연결하면 됨.

유압 게이지

(K60AOPBWJ)

검정: 센서(-)접지用

주황: 유압센서(+)

하양: 센서(-)연결用

녹색: 센서(+)연결用

센서(-)(+)구분없음

각각 연결하면 됨.

부스트게이지

(K60ABOBWJ)

진 공 게이지

(K60AVCBWJ)



검정: 센서(-)접지用

하양: 에어압센서(+)



빨강: 전원(+)

검정: 센서(-)

하양: 센서(+)출력

배기온게이지

(K60AEGBWJ)

검정: 센서(-)접지用

백적: 센서(+)연결用

하양: 센서(-)연결用

녹색: 센서(+)연결用

하양: 센서(-)

빨강: 센서(+)

센서선 연결작업시

꼬은後 단자압착要 !

      ..... 본체 보라색 전선은 조명(+)전원선으로서,  편의상, 게이지 작동(+)인 빨강색 전선에 함께 연결사용하여도 됩니다.

      ..... 센서(+)/(-) 연결선들은 各게이지別로 독립하여 본체에 연결되어 있으므로, 센서(-)선 별도의 접지처리 不必要 !

      ..... 2개 이상 多數의 게이지 설치시, 본체 빨강/검정/보라색 전선들은 색상別로 합하여 각각 하나의 배선으로 단순처리가능!

기술지원 및 A/S: 수입원 워상사 (T. 02-521-3213, 010-9135-3213, www.powerbetter.com  www.autogauge.co.kr )













 참고자료 :  별매품인 게이지홀더(숏컵,클램프,바이저,림커버,워닝램프,등) 및 적용사진 예시................................
