AutoGauge 60mm RPM게이지 ( K60ATABWJ Model ) ...제품이미지는 실제와 다소 차이날 수 있습니다 !

........... 엔진회전속도(rpm) 표시용 Analog Tachometer,  멀티(1~12cyl Multi)모델로 공급됩니다 !

적용차량 :  DC 12volt 점화엔진 또는 디젤엔진 ( 무쏘 뉴코 등의 디젤엔진에는 DA-100 어뎁터 추가필요) .

작동방식 : 전자식, LED조명, 10000rpm, 360° 지침동작.

제품특징 :

1. 블랙패널과 White LED 조명의 깔끔한 디자인 제품으로서,

2. 시원한 60mm 사이즈에 투명창 채택으로 게이지 시인성이 좋습니다.

3. 신호감도 및 지침작동이 우수하고, 오프닝 세레모니 기능 ( 전원인가시 1회 작동방식 )도 지원되고 있으며,

4. 조명배선이 분리되어 있어 미등스위치 연동이 가능하고, 게이지 조명밝기도 조절할 수 있습니다.

5. 배선자재 동봉. 숏컵•림커버 기본공급, ( 2012.8/6~ )

DIY난이도: 초~중급,  무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 ),  제품공급원: AutoGauge(Taiwan)

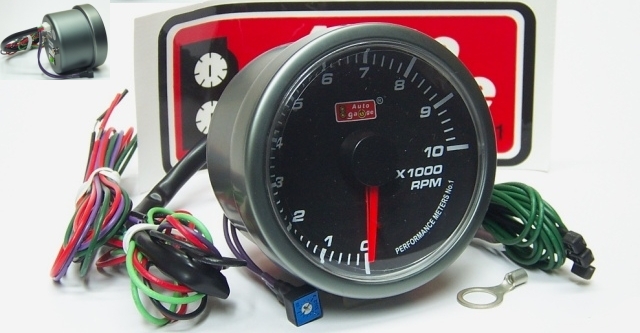

 공급품 내역

1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 커넥터 배치.

2. 본체쪽 전선 :

 ...빨강색 (Red): 작동(+) 60cm, IG(+)에 연결.

 ...검정색 (Black): (-)접지선 60cm, 차체금속부위에 연결.

 ...보라색 (Purple): 조명(+) 60cm. 밝기조절저항 배치.

 ...초록색 ( Green ) : rpm신호 입력선, 60cm.

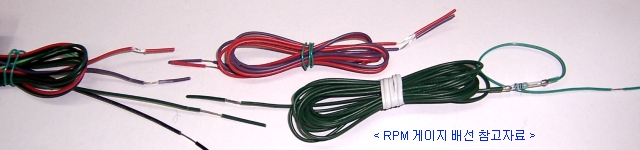

3. 연장선 및 기타자재 :

 ...연장선: RPBG색 각60cm, 녹색 검출선 2meter.

 ...기   타: 투명수축튜브, 접지연결용 링터미널. 등.

4. 참고사항: 업체사정에 따라 일부부품은 변경될 수 있음.

 RPM게이지 사용안내

1. 모델별 엔진기통수 선택방법 :

  ....4/6/8기통 일반모델: 본체 뒷면에 있는 Slide Switch (4/6/8)에서 선택하면 된다.

  ....1 ~12기통 멀티모델(Multi): 본체뒷면 짧은 5가닥 전선 중에서 아래와 같이 기통수별로 전선을 연결하면 된다.

구 분

 검정  빨강  갈색  청색   회색

2 CYL

 검정━━━━갈색

3 CYL

 검정━빨강━갈색

4 CYL

 검정━━━━━━━청색

6 CYL

 검정━━━━갈색━청색

8 CYL

 검정━━━━━━━━━━회색

비 고

 공장출하 초기값은 ( 3 )기통 모드임

2. 일반적 주의사항 : 과다한 습기·진동·온도·자석, 화학약품의 사용환경은 가능한 한 피하여 주십시오.

 차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )

      설치작업성, 사용편의성, 디자인 조화 등을 고려하여 적절한 설치방식을 선택한다.

  ...In-Dash Board Mounting 방식 : 데쉬보드 등의 벽면에 Ø60mm 구멍을 뚫어 게이지본체를 삽입 고정하는 방식.

  ...On-Dash or Under-Dash Mounting : 게이지홀더( Cup,Clamp 등 )에 본체를 삽입하여 그 홀더를 부착하는 방식.

1. 차량점검 : RPM신호는 점화코일(-)단자,계기판/ECU 단자 등에서 검출되므로, 해당차량의 신호검출방법을 체크하고,

            엔진형식에 맞추어 게이지의 엔진기통수를 선택한다. ( 본체뒷면 슬라이드 스위치 또는 전선연결 조합방식 ).

2. 준비사항 : 설치작업에 필요한 공구,자재등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.

3. 본체조립 : 별매품인 게이지홀더 ( 게이지컵, 클램프 등 )에 게이지 본체를 적절히 조립한다.

4. 본체부착 : 데쉬보드위등 적절한 위치에 양면테잎/나사(Screw)를 이용하여 부착, 전선들은 차체틈새로 밀어 넣는다.

5. 작동(+) 전원연결(Red): 빨강색선을 실내 IG(+)전원 (계기판퓨즈 등)에 연결한다.

6. (-)접지연결(Black Color): 검정색선을 링터미널에 압착연결한 후, 차체(페인트 벗겨진 금속부위)에 고정한다.

7. 조명(+) 전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.

     ☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.

     ☞ 조명LED 밝기조절은 소형 드라이버를 이용하여 가변저항을 돌려 조절함 ( 우측으로 돌릴수록 밝아진다 ).

8. RPM신호선 연결 : 검출선(47k저항쪽)을 rpm신호단자에 적절히 연결하고, 실내인입후, 본체 녹색선에 연결한다.

      구체적인 연결작업은 공급업체/차량정비자료를 참고하시고, 동봉된 영문 매뉴얼의 해당내용도 참고 하십시오.

9. 전선정리: 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.

   엔진룸과 실내 사이 자재통과작업에서, 옆휀더 틈새 우회방식도 활용하고, 무리한 라인 통과작업은 피하십시오.

 제품의 규격 등

1. 제품명칭: AutoGauge 60mm RPM게이지 ( K60ATABWJ Model , Tachometer , 4/6/8 cylinder or 1~12 cylinder )

2. 사용용도: DC12volt  엔진회전속도(rpm) 표시용 Analog RPM Gauge.  ( RPM : Revolution Per Minute )

3. 본체규격: 60mm In-Dash Size, Aluminum Housing, ClearConvexLens, BlackPanel-WhiteScale-RedPointer.

4. 작동방식: RPM Pulse 감지 전자식, 지침동작각도 360°, 10000rpm~, AirCore Movement, LED조명(White & Red),

5. 작동전원: DC 12volt 차량전원, 소모전류는 작동부 약 40mA , 조명LED 15~95mA 소모 (DC 12.5 volt 기준).

6. 공급업체: 본체부분- AutoGauge(Taiwan), 자재추가,작동점검 및 A/S업무- 파워상사.

자료 작성일자 : 2006. 04.21,

 2009/1/23(모델재편),5/3,

 2012. 8/6 ( 숏컵,림커버(블랙) 기본공급, Multi Model 기본공급 ), ,

< 경고 >  본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !

Boost-3bar

EGT

WaterTEMP

OIL TEMP

OIL PRSS

Boost-2bar

VOLT

RPM

VACUUM

 Ø60mm 블랙판넬 오토게이지 배선구분 안내 ( 2009. 1/23 現 )

...... 제품 박스에 동봉된 영문메뉴얼은 내용만 참고하시고,  제품의 배선에 대하여는 아래의 내용을 따르시기 바랍니다.

게이지別

본체 +/- 전원선

본체 신호입력선

연장선(1~3 Meter)

센서쪽 전선

비  고

볼트 게이지

(K60AVOBWJ)

 빨강(작동+): IG(+)

 ..... 실내 계기판휴즈



 보라(조명+): 미등(+)

 ...밝기조절저항부착.



 검정(공통-): (-)접지

 ..차체 금속부위 권장



Cf. 길이 각 40~60cm

     각각 60cm씩

     연장선 및 연결용

     수축튜브 동봉.

빨강 : volt

 ...작동(+)선 자체임.







RPM게이지

(K60ATABWJ)



초록 : rpm



초록: 신호 검출선





검출선 안전저항부착.

수온 게이지

(K60AWTBWJ)

검정: 센서(-)접지用

파랑: 수온센서(+)

하양: 센서(-)연결用

녹색: 센서(+)연결用

센서(-)(+)구분없음

각각 연결하면 됨.

센서(-)연결선은

各게이지別로 본체에

연결되어 있으므로,

센서(-)선 별도의

접지처리 不必要!



부스트/진공압센서는

차량실내에 배치요망!

유온 게이지

(K60AOTBWJ)

검정: 센서(-)접지用

파랑: 유온센서(+)

하양: 센서(-)연결用

녹색: 센서(+)연결用

센서(-)(+)구분없음

각각 연결하면 됨.

유압 게이지

(K60AOPBWJ)

검정: 센서(-)접지用

주황: 유압센서(+)

하양: 센서(-)연결用

녹색: 센서(+)연결用

센서(-)(+)구분없음

각각 연결하면 됨.

부스트게이지

(K60ABOBWJ)

진 공 게이지

(K60AVCBWJ)



검정: 센서(-)접지用

하양: 에어압센서(+)



빨강: 전원(+)

검정: 센서(-)

하양: 센서(+)출력

배기온게이지

(K60AEGBWJ)

검정: 센서(-)접지用

백적: 센서(+)연결用

하양: 센서(-)연결用

녹색: 센서(+)연결用

하양: 센서(-)

빨강: 센서(+)

센서선 연결작업시

꼬은後 단자압착要 !

      ..... 본체 보라색 전선은 조명(+)전원선으로서,  편의상, 게이지 작동(+)인 빨강색 전선에 함께 연결사용하여도 됩니다.

      ..... 센서(+)/(-) 연결선들은 各게이지別로 독립하여 본체에 연결되어 있으므로, 센서(-)선 별도의 접지처리 不必要 !

      ..... 2개 이상 多數의 게이지 설치시, 본체 빨강/검정/보라색 전선들은 색상別로 합하여 각각 하나의 배선으로 단순처리가능!

기술지원 및 A/S: 수입원 워상사 (T. 02-521-3213, 010-9135-3213, www.powerbetter.com  www.autogauge.co.kr )









 참고자료 :  별매품인 게이지홀더(숏컵,클램프,바이저,림커버,워닝램프,등) 및 적용사진 예시................................
