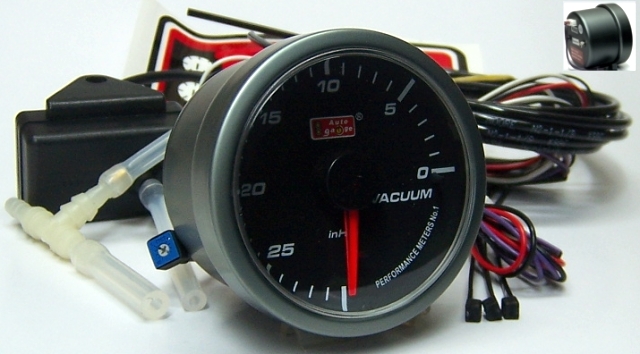

AutoGauge 60mm 진공게이지 ( K60AVCBWJ Model ) ..... 제품이미지는 실제와 다소 차이날 수 있습니다 !
............ Analog Vacuum Gauge, 엑셀링 변화에 바로 반응하는 특성은 연비운전에도 기여합니다...(점화엔진의 경우).
적용차량 : DC 12volt 차량 ( 개솔린터보차는 제외, 디젤엔진에서는 엑셀링 반응없고 진공압 유지여부 점검用)
작동방식 : 센서감지 작동식 ( 전자식 ), LED조명, 0~30 Inch-Hg 표시범위. 270° 지침동작.
제품특징 :
1. 블랙패널과 White LED 조명의 깔끔한 디자인 제품으로서,
2. 시원한 60mm 사이즈에 투명창 채택으로 게이지 시인성이 매우 좋습니다.
3. 지침작동이 우수하고, 오프닝 세레모니 기능 ( 전원인가시 1회 작동방식 )도 지원되고 있으며,
4. 조명배선이 분리되어 있어 미등스위치 연동이 가능하고, 게이지 조명밝기도 조절할 수 있습니다.
5. 배선자재,부스트센서,에어연결자재 동봉. ( 숏컵•림커버 기본공급, 2012.8/6~ )
DIY난이도: 초~중급, 무상A/S기간: 구입일이후 본체1년 센서6개월(정상적인 사용조건), 제품공급원: AutoGauge(Taiwan)
공급품 내역
1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 커넥터 배치.
2. 압력센서: 전자식 3단자(빨강 +전원, 센서+ 하양, -검정).
3. 본체쪽 전선 :
...빨강색 (Red): 작동(+) 60cm, IG(+)에 연결.
...검정색 (Black): (-)접지선 60cm, 차체에 연결.
...보라색 (Purple): 조명(+) 40cm. 밝기조절저항 배치.

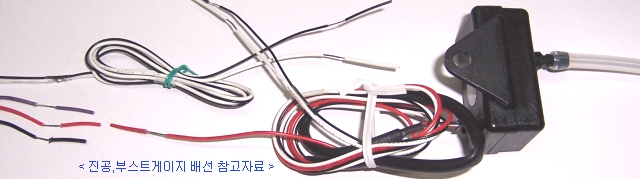

...센서연결선: 센서(+) White, 센서(-) Black 각 1.2m,
4. 에어연결자재: 내열 튜브 2m, nylon T.
5. 기타: 빨강,검정,보라 각 60cm 연장선, 수축튜브, 등.
6. 참고사항 : 업체사정에 따라 일부부품은 변경될 수 있음.
참고자료 : 별매품인 게이지홀더(숏컵,클램프,바이저,림커버,워닝램프,등) 및 적용사진 예시................................
진공게이지 사용안내
1. 진공게이지의 영점(zero)은 일반 대기압 상태이며, 검출되는 진공도가 커질수록 표시눈금은 증가한다.
2. 점화엔진은 흡입행정에서 피스톤의 하강력으로, 드로틀 밸브에서부터 흡기밸브 사이의 공간에 외부 대기압 보다 낮은
진공압(minus 압력)이 게이지에 표시되며, 그 진공정보는 연료분사정도 결정에 참고되며, 또한, 발생된 진공력은 차량의
진공활용장치들(브레이크 계통, 연료압력 조절장치, 각종 공조장치 등)의 작동에 사용된다.
게이지 표시 진공정도는 엑셀링 정도, 진공라인 누설여부, 엔진부조 등에 따라 바로 반응하여 표시된다.
3. 디젤엔진에서는 게이지를 통하여 진공압 유지여부를 확인할 수 있어, 진공펌프나 진공라인 이상유무를 체크할 수 있다.
4. 정기적으로 진공호스라인 상태, 진공누설여부…게이지 지침이 과도하게 낮아짐…를 점검/조치 要 !
5. 일반적 주의사항 : 과다한 습기·진동·온도·자석, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
☞ 설치작업성, 사용편의성, 디자인 조화 등을 고려하여 적절한 설치방식을 선택한다.
...In-Dash Board Mounting 방식 : 데쉬보드 등의 벽면에 Ø60mm 구멍을 뚫어 게이지본체를 삽입 고정하는 방식.
...On-Dash or Under-Dash Mounting : 게이지홀더( Cup,Clamp 등 )에 본체를 삽입하여 그 홀더를 부착하는 방식.
1. 차량점검 : 설치예정 차량에서 진공라인 연결방법(T자,니플,검출핀 등),센서위치, 전선통과방법 등을 사전에 체크한다.
2. 준비사항 : 설치작업에 필요한 공구,자재등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.
3. 본체조립 : 별매품인 게이지홀더 ( 게이지컵, 클램프 등 )에 게이지 본체를 적절히 조립한다.
4. 본체부착 : 데쉬보드위등 적절한 위치에 양면테잎/나사(Screw)를 이용하여 부착, 전선들은 차체틈새로 밀어 넣는다.
5. 센서설치 : 진공에어압센서 배치장소는 온도/습도 변화가 많은 엔진룸쪽은 피하고 차량실내에 배치하십시오.
...엔진열 충분히 식혀진 차량 진공라인에 T자/니플/검출핀을 적절히 설치한 후, 센서와 튜브로 연결한다.
...센서 (+)전원선(Red)을 게이지 (+)전원선에, 센서의 하양색,검정색선을 게이지 센서연결선(하양,검정)에 각각 연결.
6. 작동(+) 전원연결(Red): 빨강색선을 실내 IG(+)전원 (계기판퓨즈 등)에 연결한다.
7. (-)접지연결(Black Color): 검정색선을 링터미널에 압착연결한 후, 차체(페인트 벗겨진 금속부위)에 고정한다.
8. 조명(+) 전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.
☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.
☞ 조명LED 밝기조절은 소형 드라이버를 이용하여 가변저항을 돌려 조절함 ( 우측으로 돌릴수록 밝아진다 ).
9. 전선정리: 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
☞ 엔진룸과 실내 사이 자재통과작업에서, 옆휀더 틈새 우회방식도 활용하고, 무리한 라인 통과작업은 피하십시오.
제품의 규격 등
1. 제품명칭: AutoGauge 60mm 진공게이지 ( K60AVCBWJ Model )
2. 사용용도: DC12volt 차량 엔진 진공압 표시용 Analog Vacuum Gauge.
3. 본체규격: 60mm In-Dash Size, Aluminum Housing, ClearConvexLens, BlackPanel-WhiteScale-RedPointer.
4. 작동방식: 센서감지 전자식, 지침동작각도 270°, 표시범위 0-30 inch/Hg, AirCore Movement, LED조명(White & Red),
5. 작동전원: DC 12volt 차량전원, 소모전류는 작동부 약 40mA , 조명LED 15~95mA 소모 (DC 12.5 volt 기준).
6. 공급업체: 본체 및 센서- AutoGauge(Taiwan), 자재추가,작동점검 및 A/S업무- 파워상사.
자료 작성일자 : 2006. 04.21,
2009/1/23(모델재편),5/3,
2012. 8/6 ( 숏컵,림커버(블랙) 기본공급, ), ,
< 경고 > 본사이트의 상품이미지 및 저작물과 상표는 파워상사의 동의없이는 사용될 수 없습니다 !
