AutoGauge 60mm 볼트게이지 ( K60AVOBWJ Model ) ...제품이미지는 실제와 다소 차이날 수 있습니다 !
............기본에 충실한 AutoGauge 아나로그 볼트게이지.... 배터리/발전기의 전압상태를 직접 확인하실 수 있습니다.
적용차량 : DC 12volt 전차종
제품특징 :
1. 블랙패널과 White LED 조명의 깔끔한 디자인 제품으로서,
2. 시원한 60mm 사이즈에 투명창 채택으로 게이지 시인성이 매우 좋습니다.
3. 지침작동이 우수하고, 오프닝 세레모니 기능 ( 전원인가시 1회 작동방식 )도 지원되고 있으며,
4. 조명배선이 분리되어 있어 미등스위치 연동이 가능하고, 게이지 조명밝기도 조절할 수 있습니다.
5. 배선자재 동봉, 숏컵•림커버 기본공급, ( 2012.8/6~ )
DIY난이도: 초급, 무상A/S기간: 구입일 이후 1년 ( 정상적인 사용조건 ), 제품공급원: AutoGauge(Taiwan)

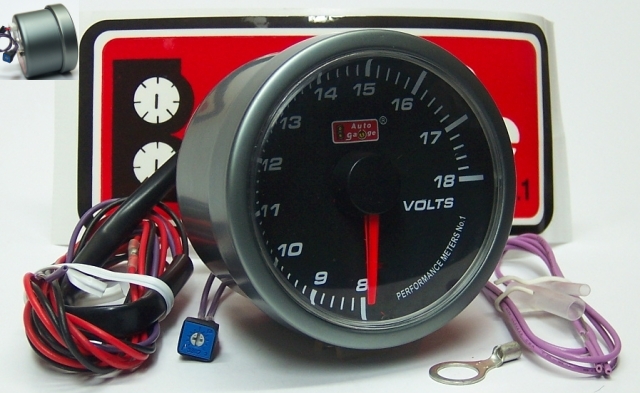

공급품 내역
1. 게이지 본체 : φ60㎜ In-Dash Size, 뒷면 커넥터 배치.
2. 본체쪽 전선 :
...빨강색 (Red): 작동(+) 120cm, ACC(+)/IG(+)에 연결.
...검정색 (Black): (-)접지선 120cm, 차체금속부위에 연결.
...보라색 (Purple): 조명(+) 60cm. 밝기조절저항 배치.
3. 연장선 및 기타자재 :
...연장선 : 보라색전선 60cm, 미등라인 연결용.
...기 타 : 투명수축튜브, 접지연결용 링터미널. 등.
4. 참고사항: 업체사정에 따라 일부부품은 변경될 수 있음.
참고자료 : 별매품인 게이지홀더(숏컵,클램프,바이저,림커버,워닝램프,등) 및 적용사진 예시................................
볼트게이지 사용안내
1. 게이지 표시전압은 엔진OFF에서는 배터리 전기저장정도를, 엔진가동상태에선 발전기 출력전압 수준을 나타낸다.
2. 차량전원 전압수준: DC 12volt 차량에서 배터리 전압수준은 12volt(11.7-12.8v), 발전기는 14volt(13.2-15.2) 정도임.
3. 비정상 전압수준: 주행중 저전압(12v 하회)나 과전압(15v상회)상태가 지속되면, 차량 전원부 점검을 의뢰하십시오!
4. 일반적 주의사항 : 과다한 습기·진동·온도·자석, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
☞ 설치작업성, 사용편의성, 디자인 조화 등을 고려하여 적절한 설치방식을 선택한다.
...In-Dash Board Mounting 방식 : 데쉬보드 등의 벽면에 Ø60mm 구멍을 뚫어 게이지본체를 삽입 고정하는 방식.
...On-Dash or Under-Dash Mounting : 게이지홀더( Cup,Clamp 등 )에 본체를 삽입하여 그 홀더를 부착하는 방식.
1. 준비사항 : 설치작업에 필요한 공구,자재등을 준비한 후, 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다.
2. 본체조립 : 별매품인 게이지홀더 ( 게이지컵, 클램프 등 )에 게이지 본체를 적절히 조립한다.
3. 본체부착 : 데쉬보드위등 적절한 위치에 양면테잎/나사(Screw)를 이용하여 부착, 전선들은 차체틈새로 밀어넣는다.
4. 작동(+) 전원연결(Red): 빨강색선을 실내 ACC(+)전원 (시거퓨즈 등) 또는 IG(+)전원 (계기판퓨즈 등)에 연결한다.

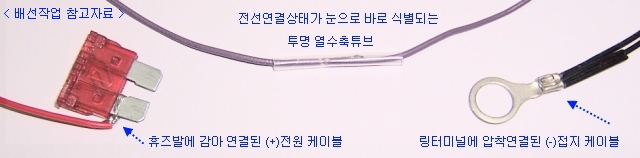

5. (-)접지연결(Black Color): 검정색선을 링터미널에 압착연결한 후, 차체(페인트 벗겨진 금속부위)에 고정한다.
6. 조명(+) 전원연결(Purple Color): 보라색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.
☞ 미등라인 연결작업이 용이하지 않을 경우에는 보라색선을 적색선에 함께 연결하여 사용하십시오.
☞ 조명LED 밝기조절은 소형 드라이버를 이용하여 가변저항을 돌려 조절함 ( 우측으로 돌릴수록 밝아진다 ).
7. 전선정리: 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
제품의 규격 등
1. 제품명칭: AutoGauge 60mm 볼트게이지 ( K60AVOBWJ Model , VOLT GAUGE )
2. 사용용도: DC12volt 전차종 전원전압 표시용 Analog Volt Gauge
3. 본체규격: 60mm In-Dash Size, Aluminum Housing, ClearConvexLens, BlackPanel-WhiteScale-RedPointer.
4. 작동방식: 전기 작동식, 지침동작각도 270°, 표시범위 8-18v, AirCore Movement, LED조명(White & Red),
5. 작동전원: DC 12volt 차량전원, 소모전류는 작동부 약 40mA , 조명LED 15~95mA 소모 (DC 12.5 volt 기준).
6. 공급업체: 본체부분- AutoGauge(Taiwan), 자재추가,작동점검 및 A/S업무- 파워상사.
자료 작성일자 : 2006. 04.21,
2009/1/23(모델재편),5/3,
2012. 8/6 ( 숏컵,림커버(블랙) 기본공급, ), ,
