Ø52mm OIL TEMP GAUGE ( K27047BW Model , 블랙판넬 유온게이지 )

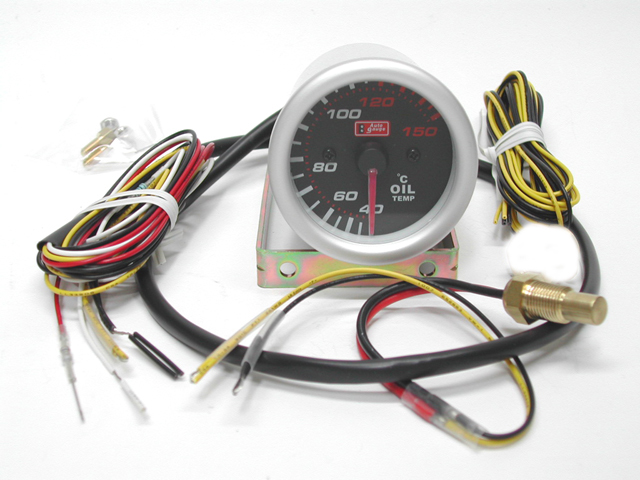

( 제품 주간 사진 )

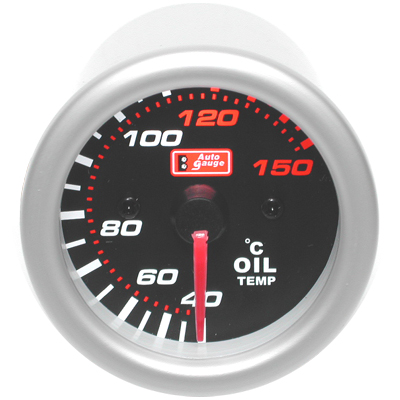

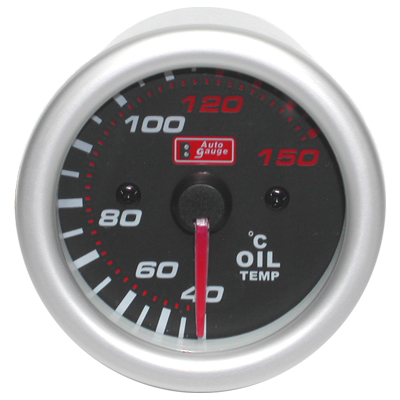

( 주간 조명사진 )
제 품 특 성
적용차량 : DC 12volt 차량
사용용도 : 차량 엔진오일 온도 ( 유온 ) 수준 표시
제품특징 :
1. 블랙판넬과 선명한LED 조명의 깔끔한 디자인.
2. 240° 광각, 넓은 영역에서 안정적인 지침 작동.
3. 전자식 유온센서, 전선 등 자재 기본 제공.
4. 본체 설치자재인 게이지 컵/홀더는 별매입니다.
5. 센서 연결자재 ( OPOT브라켓 / 오일팬부싱 ) 별매.
DIY 난이도: 고급 제조원 : Taiwan
DIY 자재추가, A/S 및 기술지원 : 파워상사
참고자료: DIY게시판
공급품 내역
1. 게이지 본체 : 2-1/16” (φ52㎜) In-Dash Size
2. 온도센서 : 써미스터 내장, 2단자형, 1/8 PT 나사.
3. 본체쪽 전선 ( 각 1 M 이상, 케이블튜브로 커버링 ) :
..빨강색 ( Red ) : 작동(+) 전원선, 휴즈저항 부착.
차량의 ACC(+) 또는 IG(+) 전원에 연결.
..검정색 ( Black ) : 공통(-) 접지선. 차체 금속부위에 연결.
..하양색 ( White ) : 조명(+) 전원선. LED밝기 조절저항
부착, 차량의 미등라인에 연결.
..노랑색 ( Yellow ) : 온도센서 입력선.
4. 연장선 : 센서연결선 ( Yellow & Black) 1.8m,
5. 기타 : In-Dash용 부품('ㄷ'자 고정쇠등),일련번호 기재.
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
1. 차량 점검 : 설치예정 차량에서 유온센서 설치방법(브라켓/오일팬부싱 활용법 등 ), 전선 실내인입 방법 등을 사전에 체크한다.
2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다. 가위,라이터,절연테이프,나사씰링재 등도 준비한다.
3. 게이지 홀더 조립 : 별매품인 게이지 홀더에 전선 및 본체를 끼우고 적절히 조립한다. ( 참고자료 : 게이지컵 조립작업 설명서 )
4. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프 또는 피스를 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.
5. 센서 설치 : 별매품인 OPOT브라켓 또는 오일팬부싱에 유온센서를 조립하고, 엔진열 충분히 식혀진 차량에 적절히 설치한 후,
센서단자와 본체 사이에 센서연장선을 연결한다. ( 참고자료 : 유온센서 조립도 예시, OIL-TEMP JOINT ).
6. 게이지 (+)전원연결 ( Red Color ) : 실내 IG(+)전원 ( 계기판퓨즈 등 ), 또는 ACC(+)전원 ( 시거퓨즈 등 ) 에 연결한다.
7. 게이지(-) 및 조명(-) 접지연결 ( Black Color ) : 검정색 전선을 차체어스 ( 페인트 벗겨진 차체 금속부위 )에 연결한다.
8. 조명 (+)전원연결 ( White Color ) : 백색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.
☞ 미등라인 연결작업이 용이하지 않을 경우에는 백색선을 적색선에 함께 연결하여 사용하십시오.
9. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
유온게이지 사용안내
1. 게이지 지침작동 특이점: 작동전원 연결상태에서, 센서출력라인이 차체접지와 쇼트되면 유온게이지 지침은 최대값을 표시한다.
2. 센서설치직후 엔진가동하면서 브라켓이나 센서 연결부에서의 누유여부를 확인하고, 설치후에도 가끔씩 이를 점검하십시오.
3. 게이지 표시온도는 엔진오일의 온도를 나타내며, 그 표시온도수준은 센서의 설치위치에 따라 약간씩 차이날 수 있음.
4. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
제품의 규격 등
1. 제품명/용도 : 52mm OIL TEMP GAUGE ( K27047BW Model ) , 차량 엔진오일온도 표시용 Analog 유온게이지.
2. 본 체 규 격 : 2-1/16” In-Dash Size, 전기 작동식, 지침 동작각도 240°, 표시범위 40-150 ℃, LED 조명.
온도센서는 써미스터 내장, 1/8PT나사, 2단자형 ( 빨강색-센서출력, 검정색-접지, 센서하우징은 절연상태).
Black Color Panel, White Color Scale. Silver Color Aluminum Rim , Plastic Body.
3. 작 동 전 원 : DC 12volt 차량전원, 소모전류는 작동부에 90~130mA , 조명LED에는 약 25mA 소모 ( DC 14.0 volt 기준).
4. 공 급 업 체 : 본체부분- Taiwan Company (AUTO GAUGE), 전선/케이블튜브/단자 추가 및 작동점검- 파워상사..
