Ø52mm VACUUM GAUGE ( K27071BW Model , 블랙판넬 진공게이지 )
( 제품 주간 사진 )

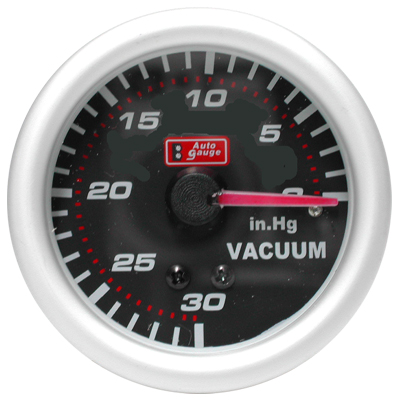

( 주간 조명사진 )
제 품 특 성
적용차량 : DC 12volt 차량 ( 개솔린터보차는 제외 )
( 2.5톤 이상 24volt 대형트럭 설치자재 공급, 거래처에 문의要 )
사용용도 : 엔진/공조장치 진공도 표시장치, 기계식.
제품특징 :
1. 블랙판넬과 선명한 LED 조명의 깔끔한 디자인.
2. 엑셀링에 따른 빠른 반응속도, 연비운전에 기여.
3. 엔진부조등 이상여부 점검수단. (低진공도, 동력 불균일)
4. 디젤엔진에서는 진공압 유지여부 점검수단.
5. 전선/에어튜브/T-fitting등 자재 제공으로 차량설치 용이.
6. 본체 설치자재인 게이지 컵/홀더는 별매입니다.
DIY 난이도 : 중급 제조원 : Taiwan
DIY 자재추가, A/S 및 기술지원 : 파워상사
참고자료: DIY게시판
공급품 내역

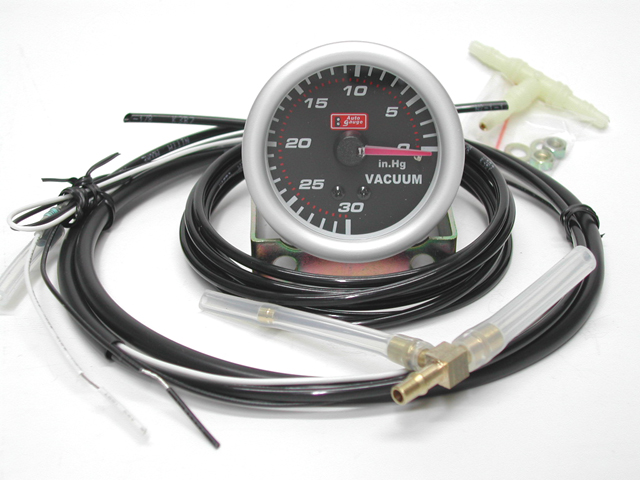

1. 게이지 본체 : 2-1/16” (φ52㎜) In-Dash Size
2. 전선 ( 각 1 M 이상, 검정색 케이블튜브로 커버링 ) :
..하양색 ( White ) : 조명(+) 전원선. LED밝기 조절저항
부착, 차량의 미등라인에 연결.
..검정색 ( Black ) : (-)접지선. 차체 금속부위에 연결.
3. 압력호스 : 내열 Nylon Tube
( 본체쪽 1m , 엔진룸 연결용 1.8m ).
4. 연결부품 : T-fitting 및 실리콘튜브.
5. 기타 : In-Dash용 부품('ㄷ'자 고정쇠등), 일련번호.
( 별매품인 데쉬보드 2/3구 홀더 )
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
1. 차량 점검 : 설치예정 차량에서 진공라인 연결적합여부 (실내진공라인, 엔진의 미사용 진공폿트, 기존 진공호스/
진공폿트의 위치 및 굵기, ‘T’자 연결방법, 1.8m 나일론 튜브의 실내인입 방법 등)을 사전에 체크한다.
2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다. 또한, 가위,라이터,절연테이프 등도 준비한다.
3. 게이지 홀더 조립 : 별매품인 게이지 홀더에 전선 및 본체를 끼우고 적절히 조립한다. ( 참고자료 : 게이지컵 조립작업 설명서 )
4. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프 또는 피스를 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.
5. 진공라인 연결 : 엔진열 충분히 식혀진 차량의 기존 진공라인에 ‘T’자를 적절히 사용하여 연결하고, 1.8m 튜브를 통하여
게이지와 연결한다. T자와 본체 사이 에어라인은 고압/내열 나일론 튜브이고, 중간연결은 내열 실리콘 호스가 담당하고 있다.
6. 조명 (+)전원연결 ( White Color ) : 백색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.
7. 조명 (-)접지연결 ( Black Color ) : 검정색 전선을 차체어스(페인트 벗겨진 차체금속부위)에 적절히 연결한다.
8. 전선/튜브 정리 : 전선/튜브 등은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
진공게이지 사용안내
1. 진공게이지의 영점(zero)은 일반 대기압 상태이며, 검출되는 진공도가 커질수록 표시눈금은 증가한다.
2. 개솔린 엔진은 흡기행정에서 피스톤의 하강력으로, 드로틀 밸브에서부터 흡기밸브 사이의 공간에 외부 대기압 보다
낮은 진공(minus 압력)이 발생되는데, 그 진공정보는 연료분사정도 결정에 참고되며, 또한, 발생된 진공력은 차량의
진공활용장치들(브레이크 계통, 연료압력 조절장치, 각종 공조장치 등)의 작동에 사용된다.
3. 게이지 표시 진공정도는 엑셀링 정도, 진공라인 누설여부, 엔진부조 등에 따라 바로 반응하여 표시된다.
4. 정기적으로 진공호스라인 상태, 진공누설여부…게이지 지침이 과도하게 낮아짐…를 점검/조치 要 !
5. 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
제품의 규격 등
1. 제품명/용도 : 52mm VACUUM GAUGE ( K27071BW Model ) , 차량 엔진진공 체크용 Analog Vacuum Gauge
2. 본 체 규 격 : 2-1/16” In-Dash Size, 공기압 작동방식, 지침 동작각도 270°, 표시범위 0-30 inch/Hg, LED 조명.
Black Color Panel, White Color Scale. Silver Color Aluminum Rim , Plastic Body.
3. 적용차량등 : DC 12volt 차량( 개솔린터보차는 제외), 조명LED는 약 25mA 소모 ( DC 14.0 volt 기준).
4. 공 급 업 체 : 본체부분- Taiwan Company (AUTO GAUGE), 전선/튜브/T-fitting 추가 및 작동점검- 파워상사.
