Ø52mm VOLT GAUGE ( K27091BW Model , 블랙판넬 볼트게이지 )

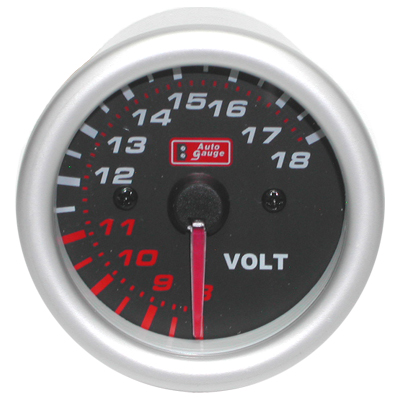

( 제품 주간 사진 )
( 주간 조명사진 )
제 품 특 성
적용차량 : DC 12volt 전차종
사용용도 : 차량 전원부(발전기/배터리) 전압수준 표시
제품특징 :
1. 블랙판넬과 선명한LED 조명의 깔끔한 디자인.
2. DC 8~18 Volt 광범위 영역에서 안정적인 지침동작.
3. 전선/단자등 자재 기본부착으로 차량설치가 용이하다.
4. 본체 설치자재인 게이지 컵/홀더는 별매입니다.
DIY 난이도: 초급 제조원 : Taiwan
DIY 자재추가, A/S 및 기술지원 : 파워상사
참고자료: DIY게시판

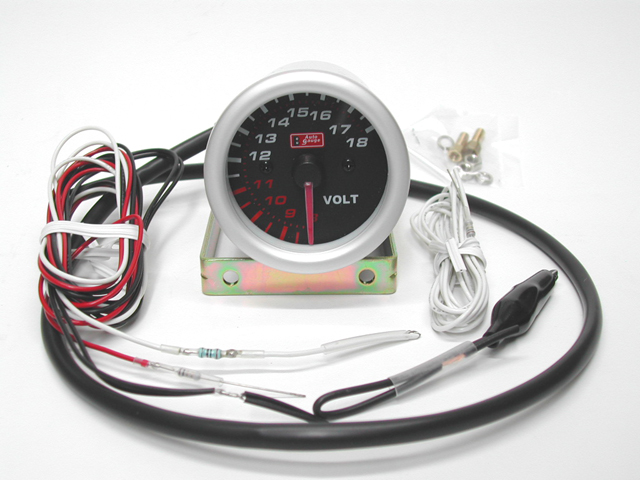

공급품 내역
1. 게이지 본체 : 2-1/16” (φ52㎜) In-Dash Size
2. 본체쪽 전선 ( 각 1 M 이상, 케이블튜브로 커버링 ) :
..빨강색 ( Red ) : 작동(+) 전원선, 휴즈저항 부착.
차량의 ACC(+) 또는 IG(+) 전원에 연결.
..검정색 ( Black ) : 공통(-) 접지선. 악어클립 동봉.
양호한 접지상태인 차체 금속부위에 연결.
..하양색 ( White ) : 조명(+) 전원선. LED밝기 조절저항
부착, 차량의 미등라인에 연결.
3. 미등 연장선(white): 1.5 Meter, 휴즈저항 부착.
엔진룸 미등휴즈 연결시 사용하세요.
4. 기타 : In-Dash용 부품('ㄷ'자 고정쇠등),일련번호 기재.
( 별매품인 데쉬보드 2/3구 홀더 )
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
1. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다. 또한, 가위,라이터,절연테이프 등도 준비한다.
2. 게이지 홀더 조립 : 별매품인 게이지 홀더에 전선 및 본체를 끼우고 적절히 조립한다. ( 참고자료 : 게이지컵 조립작업 설명서 )
3. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프 또는 피스를 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.
4. 게이지 (+)전원연결 ( Red Color ) : 실내 IG(+)전원 ( 계기판퓨즈 등 ), 또는 ACC(+)전원 ( 시거퓨즈 등 ) 에 연결한다.
☞ 게이지 소모전류가 충분히 작아 배터리(+) 단자에 직결하여 사용가능한데, 쇼트안전을 위하여 적색선의 휴즈저항을 활용한다.
5. 게이지(-) 및 조명(-) 접지연결 ( Black Color ) : 악어클립을 차체어스 ( 페인트 벗겨진 차체 금속부위 ) 에 물린다.
6. 조명 (+)전원연결 ( White Color ) : 백색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.
☞ 미등연장선도 적절히 활용하며, 미등라인 연결작업이 용이하지 않을 경우에는 백색선을 적색선에 함께 연결하여 사용하십시오.
7. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
볼트게이지 사용안내
1. 차량전원 전압수준 : DC 12volt 차량에서, 배터리 전압수준은 12volt(11.7-12.8v), 발전기는 14volt(13.2-15.2) 정도임.
2. 게이지 표시전압은 엔진OFF 상태에서는 배터리 전기저장정도를, 엔진가동상태에서는 발전기 출력전압 수준을 나타낸다.
3. 비정상 전압수준: 주행중 저전압(12v 하회)이나 과전압(15v상회)상태가 지속되면, 차량 전원부 점검을 의뢰하십시오!
4. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
제품의 규격 등
1. 제품명/용도 : 52mm VOLT GAUGE ( K27091BW Model ) , 차량 전원전압 표시용 Analog Volt Gauge
2. 본 체 규 격 : 2-1/16” In-Dash Size, 전기 작동식, 지침 동작각도 240°, 표시범위 8-18v, LED 조명.
Black Color Panel, White Color Scale. Silver Color Aluminum Rim , Plastic Body.
3. 작 동 전 원 : DC 12volt 차량전원, 소모전류는 작동부에 약 15mA , 조명LED에는 약 25mA 소모 ( DC 14.0 volt 기준).
4. 공 급 업 체 : 본체부분- Taiwan Company (AUTO GAUGE), 전선/케이블튜브/단자 추가 및 작동점검- 파워상사.
