52mm AFR GAUGE ( 공연비 게이지, AFR-LED10 Model )

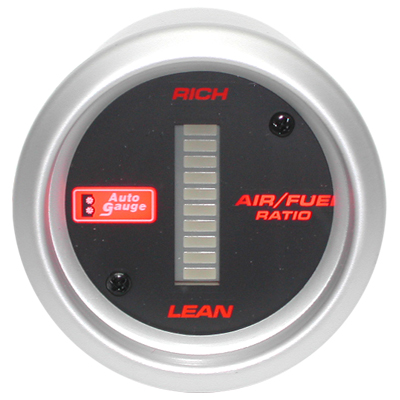

( 주간 게이지 전원 ON 사진 )

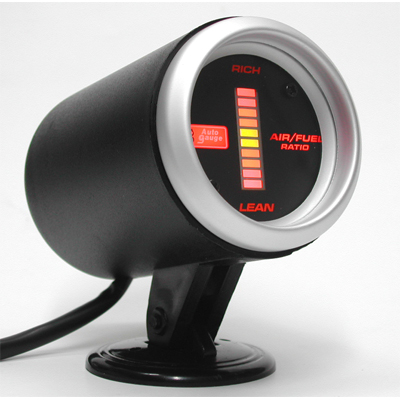

( 주간 LED FULL ON 사진 )
제 품 특 성
적용차량 : DC 12v 점화엔진 ( 질코니아형 산소센서)
.... 티타니아형 산소센서 차량 및 린번엔진은 별도 문의要望.
사용용도 : 엔진 공기/연료 혼합비율 표시장치
제품특징 :
1. 블랙판넬과 선명한LED 조명의 깔끔한 디자인.
2. 상하 방향 Bar Type으로 작동하는 LED 레벨미터.
3. 0 ~ 1.0 volt 구간에 세가지 색상의 LED 10개 배치.
4. 산소센서 출력라인 검출선에는 4k옴 안전저항 배치.
5. 본체 설치자재인 게이지 컵/홀더는 별매입니다.
DIY 난이도: 중급 제조원 : Taiwan
DIY 자재추가, A/S 및 기술지원 : 파워상사
참고자료 : DIY게시판
공급품 내역
1. 게이지 본체 : 2-1/16” (φ52㎜) In-Dash Size

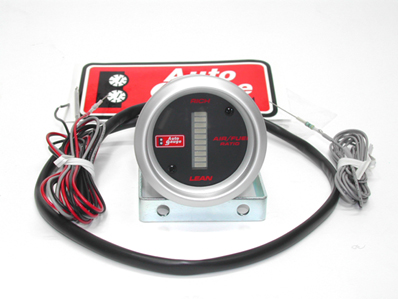

2. 본체쪽 전선 ( 각 1 M 이상, 케이블튜브로 커버링 ) :
..빨강색 ( Red ) : 작동(+) 전원선, 휴즈저항 부착.
차량의 ACC(+) 또는 IG(+) 전원에 연결.
..검정색 ( Black ) : (-) 접지선.
양호한 접지상태인 차체 금속부위에 연결.
..회색선 ( Gray ) : 산소센서 신호 입력선.
3. 센서 연결선 ( Gray ) : 1.8 Meter, 4k옴 안전저항 부착.
4. 기타 : In-Dash용 부품('ㄷ'자 고정쇠등), 일련번호 기재.
( 별매품인 데쉬보드 2/3구 홀더 )
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
1. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다. 또한, 가위,라이터,절연테이프 등도 준비한다.
2. 게이지 홀더 조립 : 별매품인 게이지 홀더에 전선 및 본체를 끼우고 적절히 조립한다. ( 참고자료 : 게이지컵 조립작업 설명서 )
3. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프 또는 피스를 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.
4. 게이지 (+)전원연결 ( Red Color ) : 실내 IG(+)전원 ( 계기판퓨즈 등 ), 또는 ACC(+)전원 ( 시거퓨즈 등 ) 에 연결한다.
5. 게이지 (-)접지연결 ( Black Color ) : 검정색 전선을 차체어스 ( 페인트 벗겨진 차체 금속부위 ) 에 잘 연결한다.
6. 센서라인 연결 ( Gray Color ) : 회색 센서검출선의 4k옴 저항핀을 산소센서 출력라인에 적절히 연결하고, 본체 회색선
에 연결한다. ☞ 검출선의 4k옴 저항부품은 차량안전을 위한 것으로서, 검출라인이 차체접지와 쇼트될 가능성에 대비한 것입니다.
7. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
공연비(AFR) 게이지 사용안내
1. 설치된 산소센서가 티타니아형인 차종 ( '05. 3/21까지 수집된 자료 기준) :
1) EF소나타 2.5 V6 DOHC, 2) 그렌저XG 3.0 V6 DOHC, 3) 에쿠스 4.5 V8 DOHC , 4) 프린스 2.0 DOHC
4. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
제품의 규격 등
1. 제품명/용도 : 52mm AFR GAUGE ( AFR-LED10 Model ), 차량엔진 공기 연료 혼합비율 표시용 LED LevelMeter.
2. 본 체 규 격 : 2-1/16” In-Dash Size, 전기 작동식, Bar Type 의 10개 LED 상하 작동방식, 표시범위 0 ~ 1.0 Volt.
Black Color Panel, Silver Color Aluminum Rim , Aluminum Body.
3. 작 동 전 원 : DC 12volt 차량전원, 게이지 소모전류는 DC 14 volt 에서, 150mA ( LED OFF ) ~ 200mA ( FULL LED ON ).
4. 공 급 업 체 : 본체부분- Taiwan Company (AUTO GAUGE), 전선/케이블튜브/단자 추가 및 작동점검- 파워상사.
