Ø52mm WATER TEMP GAUGE ( K27037BW Model , 블랙판넬 수온게이지 )

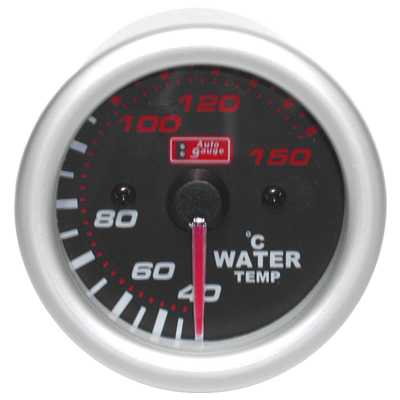

( 제품 주간 사진 )
( 주간 조명사진 )
제 품 특 성
적용차량 : DC 12volt 차량
사용용도 : 차량 냉각수 온도 ( 수온 ) 수준 표시
제품특징 :
1. 블랙판넬과 선명한LED 조명의 깔끔한 디자인.
2. 240° 광각, 넓은 영역에서 안정적인 지침 작동.
3. 전자식 수온센서, 전선 등 자재 기본 제공.
4. 본체 설치자재인 게이지 컵/홀더는 별매입니다.
DIY 난이도: 중급 제조원 : Taiwan
DIY 자재추가, A/S 및 기술지원 : 파워상사
참고자료: DIY게시판

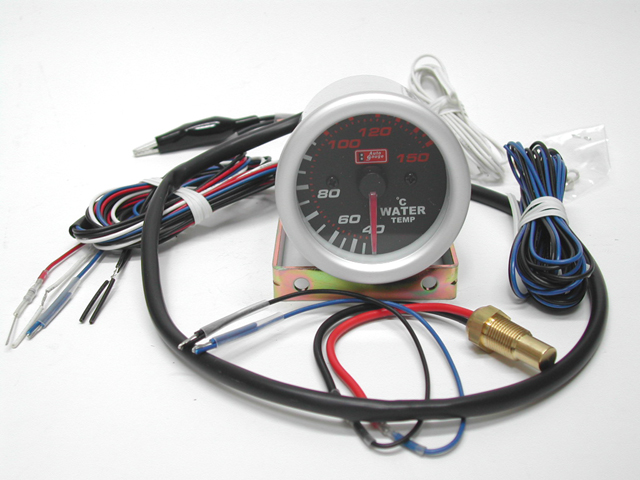

공급품 내역
1. 게이지 본체 : 2-1/16” (φ52㎜) In-Dash Size
2. 온도센서 : 써미스터 내장, 2단자형, 1/8 PT 나사.
3. 본체쪽 전선 ( 각 1 M 이상, 케이블튜브로 커버링 ) :
..빨강색 ( Red ) : 작동(+) 전원선, 휴즈저항 부착.
차량의 ACC(+) 또는 IG(+) 전원에 연결.
..검정색 ( Black ) : 공통(-) 접지선. 악어클립 동봉.
양호한 접지상태인 차체 금속부위에 연결.
..하양색 ( White ) : 조명(+) 전원선. LED밝기 조절저항
부착, 차량의 미등라인에 연결.
..파랑색 ( Blue ) : 온도센서 입력선.
4. 연장선 : 센서연결선 ( Blue & Black ) 1.8m,
미등연장선 ( White ) 1.5m.
5. 기타 : In-Dash용 부품('ㄷ'자 고정쇠등),일련번호 기재.
차량에의 설치방법 ( On Dash Board Mounting 설치방식의 경우 )
1. 차량 점검 : 설치예정 차량에서 수온센서 설치방법(브라켓 활용법 등 ), 전선 실내인입 방법 등을 사전에 체크한다.
2. 준비 사항 : 차량 전기장치의 스위치를 모두 끄고, 차KEY를 뽑아 둔다. 가위,라이터,절연테이프,나사씰링재 등도 준비한다.
3. 게이지 홀더 조립 : 별매품인 게이지 홀더에 전선 및 본체를 끼우고 적절히 조립한다. ( 참고자료 : 게이지컵 조립작업 설명서 )
4. 본체 부착 : 데쉬보드위 등 적절한 곳에, 내열 양면테이프 또는 피스를 사용하여 부착, 전선들은 차체틈새로 밀어 넣는다.
5. 센서 설치 : 별매품인 '수온센서 브라켓' 에 수온센서를 조립하고, 엔진열 충분히 식혀진 차량 냉각수 고무호스에 브라켓을
적절히 설치한 후, 센서단자와 본체 사이에 센서연장선을 연결한다. ( 참고자료 : 센서브라켓 및 수온센서 조립도 예시 ).
6. 게이지 (+)전원연결 ( Red Color ) : 실내 IG(+)전원 ( 계기판퓨즈 등 ), 또는 ACC(+)전원 ( 시거퓨즈 등 ) 에 연결한다.
7. 게이지(-) 및 조명(-) 접지연결 ( Black Color ) : 악어클립을 차체어스 ( 페인트 벗겨진 차체 금속부위 ) 에 물린다.
8. 조명 (+)전원연결 ( White Color ) : 백색선을 미등라인(미등퓨즈 등)에 적절히 연결하고, 절연처리에도 주의한다.
☞ 미등연장선도 적절히 활용하며, 미등라인 연결작업이 용이하지 않을 경우에는 백색선을 적색선에 함께 연결하여 사용하십시오.
9. 전선 정리 : 제품장착 후 전선들은 잘 정리하고, 흔들리지 않도록 공급된 끈 등을 이용하여 고정시켜 둔다.
수온게이지 사용안내
1. 게이지 지침작동 특이점: 작동전원 연결상태에서, 센서출력라인이 차체접지와 쇼트되면 수온게이지 지침은 최대값을 표시한다.
2. 센서설치직후 엔진가동하면서 브라켓이나 센서 연결부에서의 누수여부를 확인하고, 설치후에도 가끔씩 이를 점검하십시오.
3. 센서 설치위치가 냉각수 고무호스 지점인 경우, 게이지 표시온도는 써모스탯 개방후의 엔진냉각수 온도를 나타낸다.
4. 일반적 주의사항 : 과다한 습기·진동·온도, 화학약품의 사용환경은 가능한 한 피하여 주십시오.
제품의 규격 등
1. 제품명/용도 : 52mm Water TEMP GAUGE ( K27037BW Model ) , 차량 냉각수 온도 표시용 Analog 수온게이지.
2. 본 체 규 격 : 2-1/16” In-Dash Size, 전기 작동식, 지침 동작각도 240°, 표시범위 40-150 ℃, LED 조명.
온도센서는 써미스터 내장, 1/8PT나사, 2단자형 ( 빨강색-센서출력, 검정색-접지, 센서하우징은 절연상태).
Black Color Panel, White Color Scale. Silver Color Aluminum Rim , Plastic Body.
3. 작 동 전 원 : DC 12volt 차량전원, 소모전류는 작동부에 90~130mA , 조명LED에는 약 25mA 소모 ( DC 14.0 volt 기준).
4. 공 급 업 체 : 본체부분- Taiwan Company (AUTO GAUGE), 전선/케이블튜브/단자 추가 및 작동점검- 파워상사.
