Warning Lamp

( Volt )

Warning Lamp

( RPM )

Warning Lamp

( Boost )

Warning Lamp

( EGT )

Warning Lamp

( WaterTemp )

Warning Lamp

( OilTemp )

Warning Lamp

( OilPress )

*** 사진에서의 제품 이미지는 실제와 다소 차이날 수 있습니다 ! ***    ( 취급기간 : 2008. 6/27 ~ ,  장착공임  별도)

 Gauge Warning Lamp ( GWL100 Series )                                          2008. 6  파워상사

.... 워닝램프 상품자료에 있는 각종 게이지 상품들은 참고용이며 워닝램프와는 별도의 상품입니다! ....

1. Volt Warning Lamp ( 볼트 워닝램프, GWL100-VT Model )

...사용 용도 : 12volt 차량 전원부 저전압/과전압 경고용 (배터리 방전 및 과충전 경고 ),

...적용 대상 : 워닝램프만 설치하여 사용하거나, 또는 각종의 볼트게이지에 부착하여 사용.

...기본 세팅 : 전원인가시 1회작동, 저전압(방전) 12.0volt 이하, 과전압(과충전)15.0volt 이상.

                    경고등 작동은 저전압에서는 느리게 점멸하고, 과전압에서는 빠르게 점멸함.

...오디오/TV 감상시 엔진은 끄십시오. 저전압경고가 울리면 시동하여 운행하시면 됩니다 !

       < 볼트워닝램프 ( GWL100-VT ) 공급품 내역, 부저는 옵션공급품임 >

 ...본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

 ...배선 : 3가닥 전선(1M~, 갈색 작동(+), 검정 (-)접지, 회색 입력선 ), 부저用 커넥터.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 Volt측정하려는 부위에 각각 연결.

 ...참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.

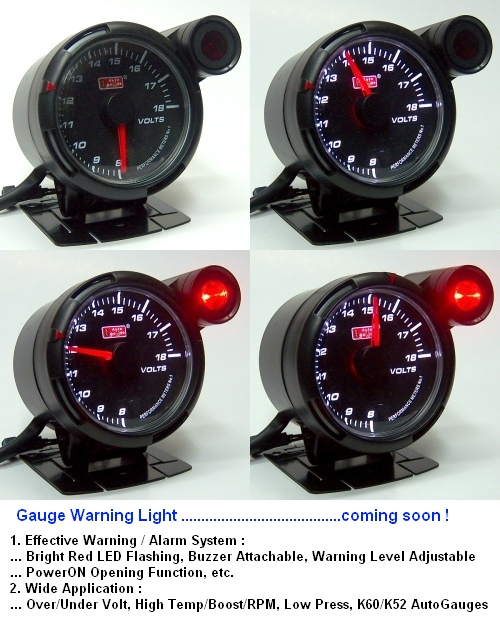

            < 워닝램프 작동사진>                     < 워닝램프 동영상 :  볼트게이지는 K60AVOBW 모델임 >



참고자료:  K60AVOBW부착사진   차량전원 전압/전류/RPM/TEMP 관계도표    GWL 관련자료



2. RPM Shift Light ( GWL100-RP Model )

...사용 용도 : 엔진rpm 신호를 감지, 설정값 초과시 LED램프가 점등되는 쉬프트라이트로서,

                     RPM게이지에 부착하거나. 차량의 RPM계기판에 연결하여 사용된다.

...적용 차종 : 3~8기통 점화엔진 및 CRDi디젤엔진. 기타 다양한 차종에도 적용될 수 있음.



...점등 조건 : 설정값 초과시 계속하여 점등되며, 엔진OFF時(rpm신호 없을 경우)에도 점등.

             < RPM Shift Light ( GWL100-RP ) 공급품 내역 >

본체 : 밝은 적색LED 작동회로 내장, 플라스틱재, 내열양면테입부착, 세팅조절VR부품 외장.

           ....차량사용상황을 고려하여 부저연결 커넥터는 없음. ( 부저필요시 별도주문 ).

배선 : 3가닥 전선(1M~, 갈색(+), 검정(-)접지, 회색 입력선, 커넥터 배치 ), 검출선(47k옴).

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 RPM신호선에 연결.

     ☞ 짧은전선 2가닥: 백색선은 외부기기 연결用, 녹색선은 他게이지 작동용 rpm펄스出力.

세팅방법 : 엔진가동상태에서 엑셀링하면서 세팅조절 VR부품을 조절하여 램프작동점을 선택한다.

참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.



                               < RPM게이지에 부착된 워닝램프 사진 >                                            < 작동 동영상 >

3. Boost Warning Lamp ( 부스트 워닝램프, GWL100-BT Model )

...사용 용도 : 부스트압센서에 연결, 부스트압 센서값을 감지하여, 설정압 초과상태를 경고함.

...적용 대상 : AutoGauge 전자식 부스트압게이지 ( K60ABOBW 등 ) 에 연결하여 사용됨.

...기본 세팅 : 전원인가시 1회작동, 설정압 초과시 계속하여 빠르게 점멸함.

                   < 부스트 워닝램프 ( GWL100-BT ) 공급품 내역 >

 ... 본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

           ....Boost워닝램프에는 차량사용상황을 고려하여 부저연결 커넥터는 없음.( 부저필요시 별도주문).

 ... 배선 : 3가닥 전선(1M~, 갈색 작동(+), 검정 (-)접지, 회색 입력선 ), 세팅용스위치.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 센서신호선인 하양색선에 각각 연결.

 ... 세팅방법 :

      1. 엔진OFF상태에서, 부스트압 센서의 출력선(하양색선)을 탈거(절단) 해둔다,

      2. 게이지에 전원을 인가하고, 워닝램프 앞쪽에서 적색창을 당기어 열고,

          세팅용스위치를 누른 상태에서, 내부 VR부품을 조절하여 게이지 지침을 원하는 지점에 위치시키면 된다.

          .... 공장출하 초기세팅값은 약 1.5 bar 이다.( 설정값 예시:  1.0bar, 1.5bar, 2.0bar, 2.5bar, etc. )

      3. 세팅작업 이후에는 적색창을 밀어넣어 다시 닫고, 센서선을 재연결한다.

 ... 기타 : 본제품의 다른 활용방안 ( 외부 릴레이 연결기능 등 )에 대하여는 별도문의 요망.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.



< BOOST게이지에 부착된 워닝램프 사진 >      < 동영상 :  부스트게이지는 K60ABOBW 모델임 >



4. EGT Warning Lamp ( 배기온 워닝램프, GWL100-ET Model )

...사용 용도 : 배기온게이지에 부착, 배기온 센서값을 감지하여, 엔진 과열상태를 경고함,

...적용 대상 : 각종의 배기온게이지 ( K60AEGBW 등등 )에 부착하여 사용됨.

...기본 세팅 : 전원인가시 1회작동, 설정값 초과시 계속하여 빠르게 점멸함.

      < 배기온 워닝램프 ( GWL100-ET ) 공급품 내역, 부저는 옵션공급품임 >

 ... 본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

 ... 배선 : 4가닥 전선(1M~, 갈색 작동(+), 검정 (-)접지, 녹색 센서(+), 하양색 센서(-) ), 부저用 커넥터,세팅용스위치.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 녹색선은 센서(+)선, 하양색선은 센서(-)선에 각각 연결.

 ... 세팅방법 :

      1. 엔진OFF상태에서, 배기온센서의 센서(+)선을 탈거해둔다,

      2. 게이지에 전원을 인가하고, 워닝램프 앞쪽에서 적색창을 당기어 열고,

          세팅용스위치를 누른 상태에서, 내부 VR부품을 조절하여 게이지 지침을 원하는 지점에 위치시키면 된다.

          .... 공장출하 초기세팅값은 약 850℃ 이다.

      3. 세팅작업 이후에는 적색창을 밀어넣어 다시 닫고, 센서(+)선을 재연결한다.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.



< 배기온게이지에 부착된 워닝램프 사진 >         < 동영상 :  배기온게이지는 K60AEGBW 모델임 >



5. WOT Warning Lamp ( 수유온 워닝램프, GWL100-WOT Model )

...사용 용도 : 수온게이지 또는 유온게이지에 부착, 온도 센서값을 감지하여, 엔진 과열상태를 경고함,

...적용 대상 : AutoGauge 전자식 수온/유온 게이지 ( K60 / K52 시리즈 등 )에 부착하여 사용됨.

...기본 세팅 : 전원인가시 1회작동, 설정값 초과시 계속하여 빠르게 점멸함,



       < 수유온 워닝램프 ( GWL100-WOT ) 공급품 내역, 부저는 옵션공급품임 >

 ... 본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

 ... 배선 : 3가닥 전선(1M~, 갈색(+), 검정 (-)접지, 회색 신호입력선), 부저用 커넥터. 지침작동용 VR선.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 센서신호선인 파랑색선에 각각 연결.

 ... 세팅방법 :

      1. 엔진OFF상태에서, 센서선(+/-)을 탈거한 후, 게이지쪽 센서선(+/-) 사이에 지침작동용 VR선을 배치한다.

      2. 게이지에 전원을 인가하고, 지침작동용 VR부품을 조절하여 게이지 지침을 원하는 위치로 이동시킨 후,

          워닝램프 앞쪽에서 적색창을 당기어 열고, 내부 VR부품을 조절하여 램프작동점을 선택한다.

          .... 공장출하 초기세팅값은 수온은 약 105℃ 유온은 약 115℃ 이다.

      3. 세팅작업 이후에는 적색창을 밀어넣어 다시 닫고, 지침작동용 VR선을 탈거하고 센서선을 재연결한다.

 ... 기타 : 본제품의 다른 활용방안 ( 외부 릴레이 연결기능 등 )에 대하여는 별도문의 요망.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.



  < 수온게이지에 부착된 워닝램프 사진 >             < 동영상 :  수온게이지는 K60AWTBW 모델임 >



6. OilPress Warning Lamp ( 유압 워닝램프, GWL100-OP Model )

...사용 용도 : 유압게이지에 부착, 유압 센서값을 감지하여, 압력저하 이상상태를 경고함.

...적용 대상 : AutoGauge 전자식 유압게이지 ( K60AOPBW, K52AOPBW )에 부착하여 사용됨.

...기본 세팅 : 전원인가시 1회작동, 설정값 하회시 계속하여 빠르게 점멸함.

               .... 엔진OFF에서도 워닝램프가 작동되는데, 이는 그 유압센서 압력값이 제로이기 때문임.

                  < 유압 워닝램프 ( GWL100-OP ) 공급품 내역 >

 ... 본체 : 밝은 적색LED 점멸 작동회로 내장, 플라스틱재, 밑면 내열 양면테입 부착,

           ....유압워닝램프에는 차량사용상황을 고려하여 부저연결 커넥터는 없음. ( 부저필요시 별도주문 ).

 ... 배선 : 3가닥 전선(1M~, 갈색(+), 검정 (-)접지, 회색 입력선 ), 부저用 커넥터, 지침작동용 VR선.

     ☞ 게이지 배선과의 관계: 갈색선은 작동(+)인 빨강색선에, 회색선은 센서(+)선인 주황색선에 각각 연결.

 ... 세팅방법 :

      1. 엔진OFF상태에서, 유압센서선(+/-)을 탈거한 후, 게이지쪽 센서선(+/-) 사이에 지침작동용 VR선을 배치한다.

      2. 게이지에 전원을 인가하고, 지침작동용 VR부품을 조절하여 게이지 지침을 원하는 위치로 이동시킨 후,

          워닝램프 앞쪽에서 적색창을 당기어 열고, 내부 VR부품을 조절하여 램프작동점을 선택한다.

          .... 공장출하 초기세팅값은 약 1.0 bar 이다.( 설정값 예시: 오일압 1 bar, 연료압 3 bar, 콤프레셔 에어압 6 bar 등)

      3. 세팅작업 이후에는 적색창을 밀어넣어 다시 닫고, 지침작동용 VR선을 탈거하고 센서선을 재연결한다.

 ... 참고사항: 위 적용부품의 일부분에 대하여는 제조원/수입업체의 사정에 따라 예고없이 변경될 수 있습니다.



  < 유압게이지에 부착된 워닝램프 사진 >          < 동영상 :  유압게이지는 K60AOPBW 모델임 >



  A/S 및 기술지원 :   제조원  워 상 사 ( http://www.PowerBetter.com  Tel. 02-521-3213 )

2008.6/27, 7/23, 9/5, 9/15, 2009.3/21,
